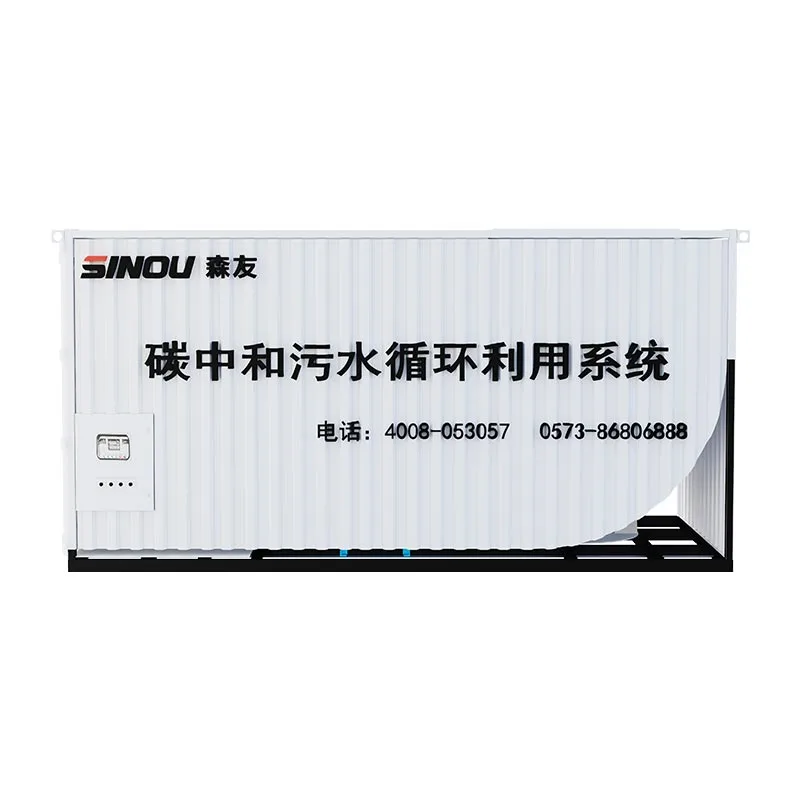

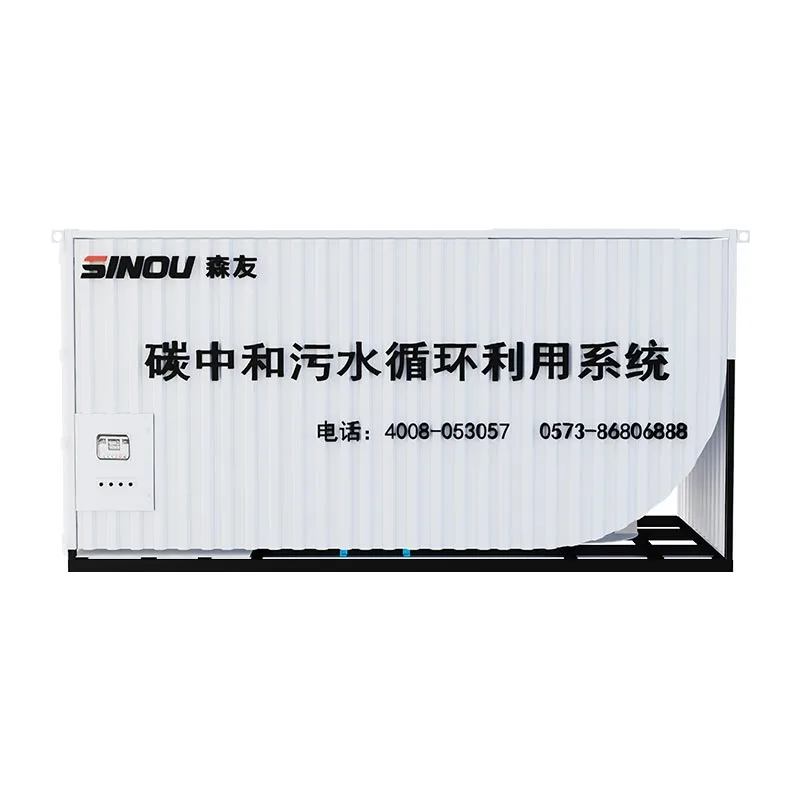

SINOU Carbon Neutrality Wastewater Treatment System is een geïntegreerde neutralisatie- en recyclingeenheid in containers, op maat gemaakt voor alkalisch afvalwater van betoncentrales, en ondersteunt perfect het volledige systeem voor het terugwinnen en aggregaatregeneratie van restbeton dat vereist is voor de Saoedische aanbesteding.

Afvalwater van betoncentrales heeft een ultrahoge alkaliteit (ruwe pH 12,5–13) en zwaar zwevend fijn woestijnslib (50–100 μm ultrafijn zand). Dit afvalwatersysteem maakt gebruik van voedselveilige vloeibare CO₂-carbonatatieneutralisatietechnologie, ter vervanging van de traditionele dosering van natronloog. Het stabiliseert de pH van het afvalwater tot 6,5–8,5 voor direct hergebruik van de productie, elimineert secundaire vervuiling, vermindert de afzetting van slib, verhelpt pompverstoppingen en tilt de systeembeschikbaarheid op lange termijn boven de 95%.

Volledige uitrustingssamenstelling

Het complete op een skid gemonteerde watercirculatiesysteem bestaat uit de volgende kernconstructies:

● Opslagtank voor vloeibare CO₂ en verdamperunit

● Drukreducerende en gasleveringscentrale

● Tweetraps cascadereactiereactor

● Hogedruk plunjervoedingspompset

● PH online zender en realtime monitoringsonde

● Radarniveaumeter voor vergrendeling van het vloeistofniveau in het zwembad

● PLC+MCC elektronische automatische schakelkast, HMI-aanraakscherm en mobiele APP-afstandsbediening

● Drukveiligheidscontrolesysteem en gas-vloeistofmagneetkleppen

● Vast-vloeistof filterpers / mestfilter voor slibontwatering

● Ondersteuning van de ruwwatertank, de overgangsbuffertank, de tank voor hergebruik van schoon water en het pijpleidingskader

Volledige werkstroom en procesbeschrijving

Stap 1: Verzameling en voorfiltratie van ruw water

Sterk alkalisch afvalwater dat enorm ultrafijn woestijnslib bevat, stroomt van de betonnen terugwinningslijn naar de ruwwatertank. Grote vlokken en grove vaste stoffen worden vooraf onderschept; Oplosbaar, met slib beladen afvalwater wordt via de plunjervoedingspomp naar de reactiemodule gepompt.

Stap 2: CO₂-verneveling en tweetrapsneutralisatie

Vloeibaar CO₂ wordt verdampt tot gasvormig CO₂, op druk geregeld en in de afgesloten tweetrapsreactor geïnjecteerd. Alkalisch afvalwater wordt in de toren verneveld en volledig gemengd met CO₂-gas: hoogalkalicalciumhydroxide uit cement en woestijnzand reageert om onoplosbaar calciumcarbonaatslib te vormen, waardoor de pH gestaag daalt. Realtime PH-sondes sturen signalen terug naar de PLC om de CO₂-gasstroom automatisch aan te passen voor nauwkeurige pH-stabilisatie.

Stap 3: Bufferbezinking en mestscheiding

Geneutraliseerd water stroomt over in de transitietank; neergeslagen carbonaatzandslurry zinkt naar de tankbodem. Periodiek wordt geconcentreerde slurry in de vaste-vloeistoffilterperseenheid gepompt. Filterkoek (gemengd zand en carbonaatslib) wordt ontwaterd voor verwijdering van vast afval; het filtraat stroomt terug naar de ruwwatertank voor herverwerking.

Stap 4: Laatste polijsten en hergebruik van schoon water

Bovendrijvend geklaard water uit de overgangstank stroomt in het schoonwaterzwembad. Behandeld water voldoet aan de normen voor hergebruik van betonmixen en wordt teruggepompt naar de was-, aggregaatwas- en batchproductielijnen om een ​​100% gesloten watercirculatie te realiseren.

Stap 5: Volautomatische vergrendelingscontrole

Radarniveaumeters monitoren de vloeistofniveaus in alle zwembaden; PH-transmitters, gasdruksensoren en pomploopsignalen zijn gekoppeld aan het PLC-systeem om de pompsnelheid, CO₂-stroom en mestafvoercycli automatisch aan te passen. Er zijn handmatige/automatische dubbele bedieningsmodi beschikbaar, met externe mobiele APP-bewaking en foutalarm.

Belangrijkste technische voordelen

(1) Nauwkeurige CO₂-neutralisatie, geen secundaire vervuiling, lage bedrijfskosten

Geen alkalische chemische additieven zoals natriumhydroxide. CO₂-carbonatatie creëert stabiele carbonaatneerslag, vermijdt overdosering van pH-schommelingen en verlaagt de kosten voor het verbruik van chemicaliën.

(2) Gespecialiseerd ontwerp tegen slibafzetting voor 50-100 μm fijn woestijnzand

Tweetrapsreactor met turbulente menging voorkomt hechting van ultrafijn zand aan tankwanden; de overgangstank heeft een schuine anti-slibbodemstructuur + getimede mestpompcyclus.

(3) Volledige anti-verstoppingsbescherming voor circulatiepompen

Voorfilterschermen vóór de zuigpoorten van de pomp + plunjerpomp met variabele frequentie en grote stroomdoorgangen; neutralisatieflocculatie aggregeert kleine woestijnzanddeeltjes tot grotere bezinkbare vlokken, waardoor de slijtage van fijne deeltjes en verstopping van pompwaaiers en pijpleidingellebogen wordt verminderd.

(4) Hoge systeembeschikbaarheid ≥95% zoals gespecificeerd in de aanbesteding

Robuuste corrosiebestendige materiaalconstructie voor alle bevochtigde delen (anti-alkali, anti-slib-slijtage); geautomatiseerde, zelfreinigende mestafvoercycli verminderen de handmatige onderhoudsfrequentie drastisch vergeleken met conventionele afvalwatersystemen. Lange levensduur met minimale stilstand.

(5) Grote bijpassende verwerkingscapaciteit past perfect bij de projectvraag

Standaard verwerkingswaterstroom 30–60 m³/u. Gasstroom instelbaar van 50–500 m³/u om de fluctuerende piekafvalwaterproductie van 3 sets van 150 m³/u menginstallaties op te vangen.

(6) Volledig geautomatiseerde, onbeheerde werking

Lokale PLC+HMI-besturing + mobiele APP realtime monitoring op afstand, zelfdiagnose van fouten en alarm.

(7) Geïntegreerde skid-indeling in containers

Compact voorgemonteerd containerframe. snelle installatie ter plaatse zonder complexe aanpassingen aan de civiele fundering.

Officiële technische parametertabel

Matching van samenwerking met het Aggregate Recovery System

Deze CO2-neutrale afvalwatereenheid vormt samen met onze een volledige gesloten kringloop voor de regeneratie van hulpbronnenRoterende betonreclaimer / Trilbetonreclaimer:

● Afvalwater dat uit zand-grindafscheiders wordt geloosd, wordt rechtstreeks in de ruwwatertank van dit neutralisatiesysteem gevoerd;

● Ultrafijn woestijnzand van 50–100 μm, opgevangen in neutralisatiesediment, kan gedeeltelijk worden teruggewonnen in aggregaatvoorraden; overtollig slib wordt door een filter geperst voor goedkope verwijdering van vast afval, waardoor het afvalvolume wordt geminimaliseerd;

● Volledig gerecycleerde schone watercycli terug naar het wassen van mengwagens, spoelafscheiders en het mengen van beton, waardoor het verbruik van zoetwateraankoop en de kosten voor milieulozingen worden teruggedrongen;

● De uniforme centrale MCC-besturingskast realiseert een synchrone start-stop-koppeling tussen de aggregaatterugwinningshost en het afvalwaterzuiveringssysteem voor een gecoördineerde automatische werking over de hele lijn.

Naleving van onderhoud en kwaliteitsborging

● Garantietermijn:Minimaal 3 jaar volledige apparatuurgarantie vanaf voltooiing van de acceptatie, overeenkomstige aanbestedingsgarantieregels.

● 2 jaar pakket met reserveonderdelen:We leveren een volledige lijst met aanbevolen reserveonderdelen die twee volle jaren onafgebroken in bedrijf zijn, met formele eenheidsprijzen en bevestigde doorlooptijd voor de levering van reserveonderdelen aan Saoedi-Arabië.

● After-sales service:Installatiebegeleiding op locatie door buitenlandse technici, inbedrijfstelling van de volledige uitrusting, praktische trainingsprogramma's voor operators, speciaal uitgezonden technisch ondersteuningspersoneel voor het opstarten van de locatie.

● Trackrecord van HCC-projecten in de Golfregio:We bieden geauthenticeerde referentiecases voor Saoedi-Arabië en andere GCC-staten met bestaande woestijnzandbetonfabrieken voor afvalwaterneutralisatie en recyclinginstallaties, om de evaluatiescore van aanbestedingen te verhogen op basis van de ervaring in de lokale sector.

Hoogtepunten van productkenmerken

● Efficiënte neutralisatie van kooldioxide om de PH van water te stabiliseren

● Milieuvriendelijk koolstofarm proces, geen secundaire vervuiling

● Volledig geautomatiseerd intelligent besturingssysteem op afstand

● Volwassen geïndustrialiseerde technologie met stabiele gegarandeerde kwaliteit

● Antislijtage- en anticorrosiematerialen verlengen de levensduur

● Lage chemische input, vermindert de bedrijfskosten van de fabriek op de lange termijn

● Modulair ontwerp in containers voor eenvoudig transport overzee en snelle montage ter plaatse

Veelgestelde vragen

Vraag 1: Met welke ondersteunende apparatuur kan dit afvalwatersysteem werken?

A: Dit koolstofneutrale afvalwatersysteem is onafhankelijk ontwikkeld door SINOU en is perfect afgestemd op onze volledige serie betonrecyclingapparatuur, inclusief roterende betonreclaimer, trilbetonreclaimer en toevoergoten. Het vormt een volledige gesloten behandelingslijn voor restbeton en waswater van betoncentrales. De hele set apparatuur maakt gebruik van uniforme PLC-centrale besturing, waardoor synchrone koppelingswerking en eenvoudig algemeen beheer worden gerealiseerd.

Vraag 2: Wat is de toepasselijke behandelingscapaciteit van het systeem? Kan het voldoen aan de eisen van grote menginstallaties?

A: Ons standaard afvalwatersysteem heeft een verwerkingscapaciteit variërend van 30 m³/u tot 60 m³/u, wat volledig voldoet aan de waterzuiveringsvraag van grote betoncentrales met meerdere productielijnen. We ondersteunen ook een aangepast stroomontwerp op basis van de werkelijke dagelijkse afvalwaterproductie, passend bij verschillende fabrieksschalen.

Vraag 3: Wat is de toepasselijke voedingsnorm van de apparatuur?

A: Het systeem is ontworpen voor driefasige stroomvoorziening van 380 V, 60 Hz, wat volledig compatibel is met de stroomvoorziening van de synchrone generator die gewoonlijk wordt gebruikt in Saoedi-Arabië en andere Golfregio's. De elektrische componenten zijn geoptimaliseerd voor onstabiele spanning van generatorsets om een ​​stabiele werking te garanderen.

Vraag 4: Hoe behandelt het systeem fijne deeltjes kleiner dan 100 μm in woestijnzand?

A: We gebruiken een gecombineerd proces van meertrapsfiltratie, coagulatie en zwaartekrachtsedimentatie. Ten eerste onderscheppen meerlaagse precisiefilterschermen het meeste fijne zand; Vervolgens mengt roerapparatuur afvalwater met coagulatiemiddel om verspreide microdeeltjes tot grote vlokken te verzamelen.

Na natuurlijke sedimentatie in de horizontale sedimentatietank worden de resterende kleine deeltjes opgevangen door het front-end filter van de pomp. Ten slotte wordt al het slib dat fijn zand bevat, naar de filterpers getransporteerd voor diepe ontwatering, waardoor volledige verwijdering van deeltjes onder de 100 μm zonder lekkage wordt gerealiseerd.

Vraag 5: Waarom maakt de oplossing geen gebruik van een hydrocycloon en een sedimentatietank met hellende buizen?

A: Gecombineerd met de feitelijke werkomstandigheden van fijn woestijnzand en de volwassen technische route van SINOU, annuleren we hydrocycloon- en hellende buisconstructies. De horizontale bezinktank met groot volume is voorzien van permanente roerinrichtingen, waardoor de hydraulische verblijftijd wordt verlengd en voldoende afzetting van ultrafijn zand wordt gewaarborgd.

Dit ontwerp vereenvoudigt de structuur van de apparatuur, vermindert storingspunten en de dagelijkse onderhoudswerklast, en is geschikter voor langdurig continu gebruik in ruige woestijnomgevingen.

Vraag 6: Welke maatregelen worden er genomen om de ophoping van sediment in tanks en zwembaden te voorkomen?

A: We nemen meerdere anti-sedimentmaatregelen. Alle watertanks hebben een schuine kegelbodemstructuur zonder dode hoeken, en de binnenwand is bedekt met een antiaanbaklaag en slijtvaste coating. Elke tank is uitgerust met speciale roerinrichtingen om het waterlichaam voortdurend dynamisch te laten stromen.

Ondertussen is het systeem uitgerust met monitoren voor het vloeistofslibpeil en automatische modderafvoerkleppen, die regelmatig slib naar de filterpers lozen. Het vermijdt fundamenteel langdurige afzetting en verdichting van sediment.

Vraag 7: Hoe los ik het verstoppingsprobleem van waterpompen op, veroorzaakt door een grote hoeveelheid fijn zand?

A: Er zijn meerdere beschermingsmaatregelen om verstopping van de pomp te voorkomen. Ten eerste worden bij de pompinlaat meertrapsfilters geïnstalleerd om diversen en opeengehoopte modder tegen te houden.

Ten tweede gebruiken we SINOU's zelfontwikkelde hydraulische keramische plunjerpomp met grote stroomdoorgangen en uitstekende slijtvastheidsprestaties, die niet gemakkelijk vastlopen door fijne deeltjes.

Bovendien zal het roerapparaat vooraf draaien voordat de pomp het bodemsediment begint op te roeren, waardoor onmiddellijke modderaanzuiging en verstopping wordt voorkomen. Het systeem beschikt ook over een overbelastings- en blokkeerbeveiliging om de machine automatisch te stoppen in geval van abnormale omstandigheden.

Vraag 8: Zal ​​fijn zand ernstige slijtage aan pijpleidingen en apparatuur veroorzaken?

A: Alle doorstroomonderdelen die in contact komen met rioolwater en fijn zand zijn gemaakt van zeer slijtvaste materialen. De binnenwand van pijpleidingen en tanks is behandeld met een anti-slijtagecoating.

Gecombineerd met het voorfilterproces wordt het gehalte aan vrij fijn zand in het water aanzienlijk verminderd, waardoor de slijtage van het hele systeem effectief wordt verlaagd en de levensduur wordt verlengd.

Vraag 9: Is het nodig om roersystemen uit te rusten voor de hele set apparatuur? Wat zijn hun functies?

A: Roersystemen zijn standaardconfiguraties voor alle tanks en zwembaden. De roerders in de wateropvangtank en concentratietank voorkomen dat fijn zand bezinkt en verdicht; de roerders in de reactietank zorgen voor een volledige menging van kooldioxide, coagulatiemiddel en afvalwater, om zo het neutraliserende en uitvlokkende effect te garanderen.

Alle roerinrichtingen zijn onderling verbonden met pompen en modderafvoerkleppen om een ​​volledig automatische werking te realiseren.

Vraag 10: Waarom kiezen voor een filterpers voor slibbehandeling? Wat zijn de voordelen?

A: De filterpers is de kernuitrusting voor de eindafvoer van slib. Het kan hooggeconcentreerde modder met ultrafijn zand in droge modderkoekjes persen, waardoor een grondige scheiding van vaste stof en vloeistof wordt gerealiseerd. Het filtraat stroomt terug naar het front-end zwembad voor recycling, waardoor er geen afvalwaterlozing ontstaat.

De volautomatische filterpers ondersteunt onbeheerde werking, met een grote slibverwerkingscapaciteit en stabiele prestaties, wat de optimale keuze is voor continue productie van menginstallaties.

Vraag 11: Welke technologie wordt gebruikt voor de pH-neutralisatie van afvalwater? Is er sprake van secundaire vervuiling?

A: Dit systeem maakt gebruik van koolstofdioxide-neutralisatietechnologie, onze kernoplossing voor koolstofneutraliteit. De alkalische stoffen in cementafvalwater reageren met CO₂ en genereren water en onschadelijk carbonaatsediment.

Er worden tijdens het hele proces geen bijtende soda en andere chemische middelen toegevoegd, dus er is geen secundaire vervuiling, die voldoet aan de lokale milieubeschermingsnormen in de Golfregio.

Vraag 12: Wat is het pH-bereik van het gerecyclede water? Kan het worden hergebruikt voor de betonproductie?

A: Het ruwe alkalische afvalwater van menginstallaties heeft een pH-waarde van 12,5~13. Na de CO₂-neutralisatiebehandeling wordt de pH van het effluent stabiel tussen 6,5 en 8,5 geregeld.

Het gerecyclede water voldoet volledig aan de waterkwaliteitsnormen voor betonmixen en het reinigen van mixerwagens en kan direct worden hergebruikt in de productielink.

Vraag 13: Wat zijn de dagelijkse onderhoudswerkzaamheden aan het afvalwatersysteem? Is het onderhoud lastig?

A: Het algemene onderhoudswerk is eenvoudig. Het dagelijkse werk omvat voornamelijk het inspecteren van de bedrijfsstatus van pompen en roerders, het controleren van filterschermen en het uitvoeren van terugspoelingen, en het observeren van vloeistofniveau- en pH-gegevens.

Het wekelijkse en maandelijkse onderhoud richt zich op smering, instrumentkalibratie en boutbevestiging. Wij hebben een compleet hiërarchisch onderhoudsplan opgesteld en het bedienings- en onderhoudspersoneel kan na een professionele training snel aan de slag.

Vraag 14: Wat is de aanbevolen onderhoudscyclus van de apparatuur?

A: We hanteren onderhoudsbeheer op vijf niveaus: dagelijkse inspectie, wekelijks routineonderhoud, maandelijkse gedeeltelijke revisie, driemaandelijkse componentinspectie en jaarlijkse volledige systeemrevisie. De slijtende onderdelen zoals filterschermen, filterdoeken, pompafdichtingen en roerbladen hebben duidelijke vervangingscycli, die effectief kunnen zorgen voor een algehele werkingsgraad van de apparatuur boven de 95%.

Q15: Wat is de garantieperiode van de apparatuur? Welke after-salesondersteuning kan worden geboden?

A: Op de hele set afvalwatersystemen zit een volledige garantie van 3 jaar. Wij bieden overzeese installatiebegeleiding op locatie, inbedrijfstelling van apparatuur en professionele operatortraining. Bij de apparatuur wordt een volledige lijst met reserveonderdelen voor twee jaar gebruik geleverd, en wij garanderen een snelle levering van reserveonderdelen aan de Golfregio.

Vraag 16: Kan het systeem onbeheerde werking realiseren?

EEN: Ja. Het hele systeem maakt gebruik van PLC + HMI intelligente besturing, met volledig automatische koppeling van roeren, waterpompen, modderafvoer en filterpersen. Het ondersteunt realtime bewaking op afstand en storingsalarmen, waardoor een 24-uurs onbeheerde continue werking wordt gerealiseerd, wat de arbeidskosten voor de fabriek aanzienlijk bespaart.

Vraag 17: Wat zijn de voordelen van dit systeem vergeleken met traditionele afvalwaterzuiveringsapparatuur?

A: Ten eerste richt het zich op de pijnpunten van ultrafijn woestijnzand, met een perfect anti-sedimentatie- en anti-verstoppingsontwerp en een hogere werkingssnelheid van de apparatuur.

Ten tweede bespaart de koolstofdioxide-neutralisatietechnologie chemische kosten en is deze milieuvriendelijker.

Ten derde is de apparatuurstructuur vereenvoudigd zonder overtollige eenheden zoals hydrocyclonen, waardoor het uitvalpercentage en de onderhoudskosten op de lange termijn lager zijn.

Bovendien is de compacte lay-out handig voor transport en installatie op locatie.
