Koolstofstaal Ingepaste wapeningsstaafaansluiting voor afvalwaterzuivering Complete uitrustingsaccessoires

SINOU is een professionele leverancier van ondersteunende mechanische reserveonderdelen voor de behandeling van milieuafvalwater apparatuur, levert op maat gemaakte wapeningsstaafmof met schroefdraad van koolstofstaal voor afvalwaterzuivering Complete uitrustingsaccessoires voor wereldwijde fabrikanten van rioolwaterzuiveringsinstallaties en technische aannemers.

Goedkeuring van koolstofstalen blanco met hoge sterkte en volwassen galvaniserend anti-corrosieproces, dubbele intern-externe precisiedraadstructuur realiseert snel reparatie van beschadigde montagegaten zonder vervanging van de dure gietbasis van apparatuur.

Standaard metrische draad specificatie op voorraad, aanpasbare afmetingen en draadstandaarden, veel gebruikt voor het verbinden van fittingrenovatie van slibontwatering van complete sets onder neutrale en zwak corrosieve rioolwerkomstandigheden om de langetermijnomstandigheden te verlagen exploitatiekosten van de afvalwaterproductielijn.

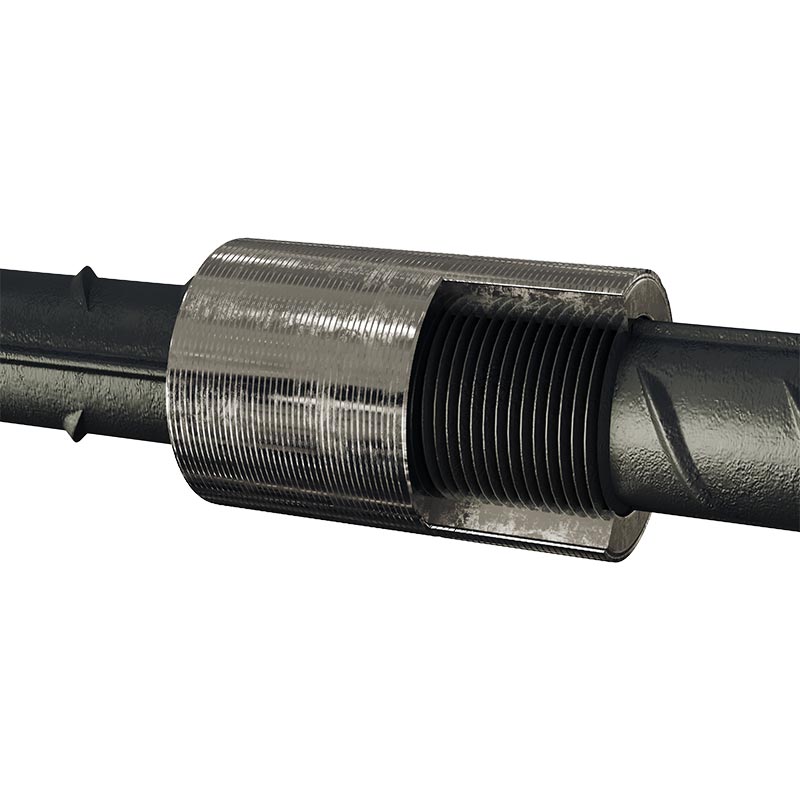

Wat is een wapeningsstaafmof met schroefdraad van koolstofstaal?

Koolstofstaal Ingepaste wapeningsstaafcontactdoos voor afvalwaterzuivering Complete uitrustingsaccessoires zijn kosteneffectief speciaal mechanische reparatiefitting, onafhankelijk ontwikkeld door SINOU, speciaal ontworpen voor de volledige set afvalwater behandelingsondersteunende apparatuur waaronder membraanfilterpers, slibtoevoerpomp, bandslibontwaterer, dosering apparaat en rioolpijpleidingklep.

Het is een dubbele binnen-buitendraadbus gemaakt van standaard ASTM A105-koolstof staal met volledige thermisch verzinkte antiroestbehandeling, ontwikkeld om de universele industriële pijn van schroefgaten op te lossen draadslippen, roesten en schuren veroorzaakt door langdurige vochtige rioolspetters, afwisselende trillingen en licht zout corrosie in huishoudelijke en algemene industriële rioleringswerkplaatsen.

1 Kernproductdefinitie en ontwerporiëntatie

Anders dan de gewone, goedkope, onbehandelde ijzeren doppen die op de markt worden verkocht, is deze koolstofstalen schroefdraaddop dat wel aangepast gericht op neutrale en zwak corrosieve afvalwateromstandigheden (pH 4 ~ 11).

Het belangrijkste ontwerpdoel is het realiseren van goedkope snelle reparatie van beschadigde draadgaten op de basis van de apparatuur zonder snijden, lassen of het vervangen van de dure behuizing van gegoten aluminium/ijzeren apparatuur, het drastisch verkorten van de onderhoudsduur voor het afsluiten van apparatuur en jaarlijkse aanschafkosten van reserveonderdelen voor afvalwaterinstallaties.

Er ontstaat een dubbele binnen- en buitendraadstructuur tussenliggende overgangsverbinding: buitendraad sluit in het originele beschadigde basisgat, binnendraad komt overeen standaard verbindingsbout, waardoor draadreconstructie ter plaatse efficiënt kan worden voltooid.

2 Structurele en materiaalsamenstellingsdetails

(1) Grondstof:

Keurt ASTM A105 naadloze koolstofstalen massieve staaf met hoge sterkte goed, stabiele trekprestaties ≥310 MPa, anti-vervorming onder langdurige frequente start-stop-trillingen van de slibpomp en het hydraulische systeem van de filterpers, vermijd het barsten van de mof onder wisselende belasting.

(2) Draadstructuur:

Integrale CNC-in één stap rollende binnen- en buitendraad, precisie bereikt 6H/6g tolerantiegraad, booggeoptimaliseerd anti-los tandprofiel vergroot het contactoppervlak van de boutklem om draadstrippen onder continue apparatuur te voorkomen trillingen; beide uiteinden van de mof zijn open met een afschuining van 30° om scherpe bramen te voorkomen en draadbeschadiging tijdens het frezen te voorkomen installatie.

(3) Antiroestbehandeling:

Hele stuk thermisch verzinken + oppervlakteafdichtingsverf, dikte zinklaag ≥80 μm, gaat minimaal 72 uur neutraal door zoutsproeitest, isoleert effectief vocht, spoorchloride en organisch slibspattenerosie bij hoge luchtvochtigheid riool werkplaats.

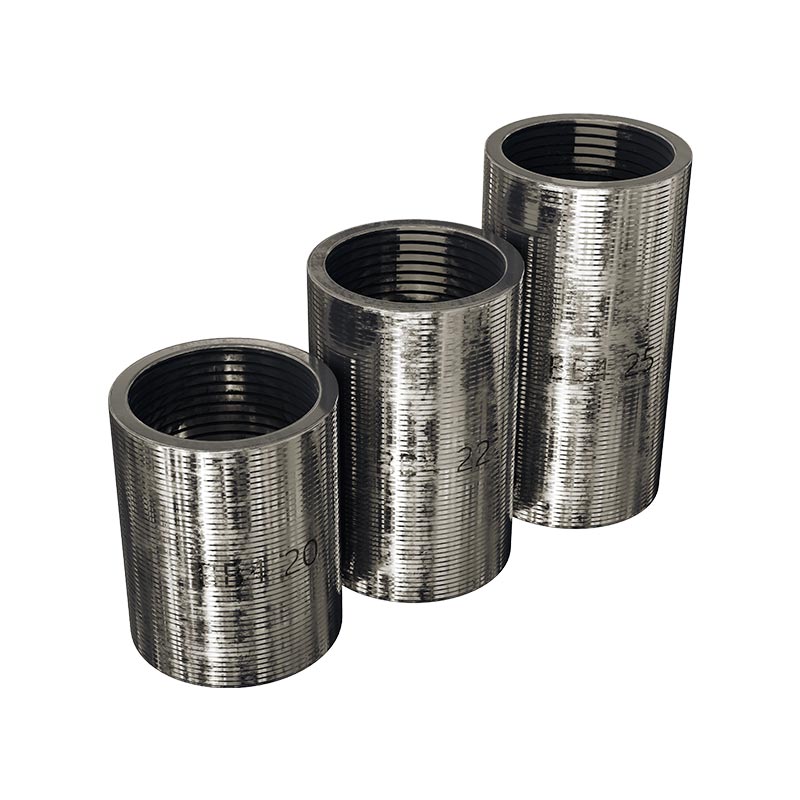

(4) Lichaamsspecificatie:

Standaard cilindrische structuur, optionele middelste zeskantige buitenwand voor gemakkelijke montage met sleutelklemming smalle beperkte apparatuurruimte; wanddikte 3~7mm, aanpasbare lengte van 8~75mm, standaard metrisch M6~M36 draad, ondersteuning NPT / BSP inch-draad niet-standaard maatwerk voor oude geïmporteerde renovatie van afvalwaterapparatuur.

3 Kernwerkfunctie en werkingsprincipe

(1) Beschadigde draadreparatiefunctie:

Voor originele verroeste, gestripte en glijdende schroefgaten op filterplaatbasis, pompflens en klepvoetstuk, schroef deze contactdoos in het gebroken gat om gekwalificeerde standaardbinnendraad opnieuw op te bouwen, en duur integraal gieten achterwege te laten vervanging.

(2) Overgang draadspecificatie:

Realiseer conversie tussen verschillende draadgroottes van de basis van het apparaat en de bevestigingsbout zonder de hoofdleiding te wijzigen apparatuurstructuur, los niet-overeenkomend draadprobleem op tijdens apparatuurtransformatie en vervanging van componenten.

(3) Antivibratieversterking:

Het grotere contactoppervlak tussen de buitenwand van de mof en het basisgat verspreidt de spanning bij het bevestigen van de bout en buffert periodiek trillingen door slibtransport, vermijd schade aan de secundaire draad en lekkage van pijpleidingen na langdurig continu productie.

(4) Isolatie Anti-corrosie:

De dichte metalen wand van de aansluiting isoleert rioolvocht en corrosief medium tegen directe erosie van de basis van de apparatuur binnendraad, vertraagt het roesten van basismetaal en verlengt de levensduur van de hele set afvalwaterapparatuur.

4 Belangrijkste toepassingsscenario's

Op grote schaal afgestemd op complete sets voor afvalwaterbehandeling met volledige keten: membraanfilterpers, reparatie van klemcomponenten, variabele frequentie slibtoevoerpomp flens en lagerzitting renovatie, bandontwaterer rolbevestiging basismontage, rioolroerwerk en automatische flocculant-doseerkast montagegattransformatie, pijpleidingklepschroefdraad transitie voor gemeentelijke huishoudelijke rioolwaterzuiveringsinstallaties en algemeen chemisch, corrosiearm afvalwaterverwijderingsproject.

5 Economische kernwaarde voor eindgebruikers

(1) Annuleer dure vervanging van gietstukken, verlaag de jaarlijkse kosten van reserveonderdelen met 55% ~ 65%;

(2) Verminder de uitschakelfrequentie van apparatuuronderhoud met meer dan 70%, verbeter de continue productiesnelheid van afvalwaterinstallaties;

(3) Stabiliseer de strakheid van de apparatuuraansluiting, minder slurrylekkage en abnormale apparatuurstoringen veroorzaakt door loszitten fittingen optimaliseren de loopstabiliteit van de slibontwatering.

Voorzorgsmaatregelen voor gebruik

1. Voorbereidende werkzaamheden vóór de installatie

(1) Reinig het achtergebleven slib, roestresten, oxidelaag en metalen bramen in de montagegaten grondig met staaldraad borstel en perslucht. Achtergebleven onzuiverheden zullen na lange tijd onvolledige draadingrijping en los vallen veroorzaken trillingen.

(2) Meet de binnendiameter en diepte van het montagegat om een ​​passende specificatie-aansluiting te selecteren; vermijd geforceerd installatie van te grote of te kleine producten.

(3) Controleer het oppervlak van de schroefdraadaansluiting vóór montage, vervormd afkeuren, galvaniseren geschild en draadbeschadigd afgewerkt onderdelen.

2. Standaard installatiespecificatie

(1) Gebruik een professionele momentsleutel voor het vastdraaien van de constructie, volg de koppelnorm die overeenkomt met ander kaliber; overmatig koppel zal het basisgat van de apparatuur doen barsten, onvoldoende koppel leidt gemakkelijk tot losraken trillingen van de pomp.

(2) Houd de fitting verticaal uitgelijnd met het montagegat tijdens het schroeven, voorkom een scheve installatie die resulteert in lokale draadspanningsconcentratie en vroege scheurschade.

(3) Reserveer na voltooiing van de installatie voldoende ruimte voor latere demontage en onderhoud, vermijd volledig aandrukken en dood verzegelen.

3. Dagelijkse periodieke inspectie tijdens gebruik

(1)Inspecteer bij grootschalige afvalwaterzuiveringsinstallaties de bevestigingstoestand van de aansluitingen op de filterpersbevestiging, slibpompflens en pijpleidingklep elke 20 werkdagen.

(2) Zodra u losse, roestuitzetting en schroefdraadverbinding constateert, verwijdert u de oude doppen en vervangt u nieuwe gegalvaniseerde producten tijdig.

(3) Focus op belangrijke trilposities in de buurt van de voedingspomp en hydraulische cilinder voor een prioritaire controle ter plaatse.

4. Regelmatig antiroest- en antiblokkeeronderhoud

(1) Smeer elke maand een speciaal anti-vastloopmiddel op de blootliggende binnendraad om rioolspetters te isoleren en te voorkomen slibkristal door het blokkeren van de draadopening.

(2) Maak het opgehoopte vuil rond de aansluiting regelmatig schoon tijdens het onderhoud van de apparatuur, om langdurige onderdompeling te voorkomen door overstromend afvalwater.

(3) Verkort in een gesloten rioolwerkplaats met hoge luchtvochtigheid de onderhoudscyclus tot elke 15 dagen.

5. Regels voor behoud van shutdown op lange termijn

(1)Als de productie langer dan 30 dagen wordt opgeschort, smeer dan alle geïnstalleerde, blootliggende schroefdraden in met roestwerend vet voor gesloten bescherming.

(2) Niet-geïnstalleerde reserve-koolstofstalen stopcontacten moeten volledig met roestwerende olie worden besmeurd, verzegeld in waterdichte plastic zakken en opgeslagen in een droog geventileerd magazijn, ver weg van corrosieve vluchtige vloeistoffen.

6. Gebruiksbeperkingen voor arbeidsomstandigheden

(1) Thermisch verzinkte koolstofstalen schroefdraadmof is alleen toepasbaar op neutraal en zwak corrosief afvalwater met pH-waarde 4~11.

(2) Gebruik dit product niet in een omgeving met sterke zuren, sterke alkaliën en zware corrosie met een hoog chloridegehalte; selecteren SUS304 of SUS316L roestvrijstalen aangepaste stopcontacten in plaats daarvan.

Typische feitelijke toepassingsgevallen

Geval 1: Anhui provinciale uitgebreide gemeentelijke afvalwaterzuiveringsinstallatie

1. Projectachtergrond

Deze stedelijke, gecentraliseerde rioolwaterzuiveringsinstallatie verzorgt de dagelijkse behandeling van 28.000 ton gemeentelijk huishoudelijk afvalwater in de buurt voedselverwerkende fabriek, corrosiearm afvalwater, uitgerust met 32 sets membraanfilterpersen, 18 stelt slibtoevoerpompen met variabele frequentie, tientallen pijpleidingkleppen en slibbandontwateringsmachines in.

Na meer dan 5 jaar continu gebruik, langdurige vochtige slibspatten en trillingen van de apparatuur veroorzaakten wijdverspreide problemen draadroest, slippen en tandstrippen op de bevestigingsbasis van de filterplaat, de pompflens en de montagegaten van de klep.

Voorheen maakte de fabriek gebruik van directe gietvervanging voor beschadigde bases, met extreem hoge kosten voor reserveonderdelen frequente productiestilstand voor onderhoud, de maandelijkse onderhoudsuitgaven bereikten meer dan 12.000 USD.

De medium is neutraal huishoudelijk afvalwater met pH 6,2 ~ 8,7, perfect passend bij onze thermisch verzinkte koolstofstalen schroefdraad stopcontact werkende staat.

2. Aangepaste bijpassende oplossing

Selecteer standaard thermisch verzinkte A105 koolstofstalen draadbussen (conventionele specificatie M8~M32) voor alle renovatie van beschadigde schroefdraadgaten op filterpersbevestigingen en slibpompbases.

Zorg voor bijpassende standaard koolstofstalen bouten en speciaal rioolbestendig anti-vastloopvet als extra ondersteuning accessoires voor one-stop-installatie.

Regel technisch personeel voor installatiebegeleiding ter plaatse en parameterkalibratie, formuleer regelmatig maandelijks antiroestonderhoudsplan voor het apparatuurbeheerteam van de fabriek.

3. Hardloopvoordelen na installatie

(1) Vermindering van onderhoudsonderbrekingen:

Oorspronkelijk maandelijks 3-4 keer onderhoud van de apparatuur uitgeschakeld, teruggebracht tot minder dan eens per 8 maanden, apparatuur Het effectieve bedrijfspercentage stijgt van 82% naar 96,5%.

(2) Kostenbesparing op reserveonderdelen:

De jaarlijkse aanschafkosten voor fittingen daalden met 62%, waardoor er elk jaar ongeveer 8.900 USD wordt bespaard op de vervanging van basisgietstukken kosten.

(3) Stabiele systeemwerking:

Draadloos geïnduceerde sliblekkage van de filterpers en abnormale pomptrilling worden volledig geëlimineerd, slib filterkoekvocht blijft stabiel binnen het ontwerpbereik van 58% ~ 66%, de hele slibontwateringslijn draait continu soepel.

Geval 2: Middelgroot industrieel afvalwaterzuiveringsstation voor voedselverwerking in Ohio

1. Projectachtergrond

Een middelgrote onderneming voor de verwerking van snacks in Ohio, VS, bouwt een ondersteunend afvalwaterzuiveringsstation afvoeren van zetmeelhoudend organisch afvalwater en vergistingsslib, dagelijkse verwerkingscapaciteit 9.500 ton. Afvalwatereigenschap: zwak zure omgeving pH 4,3 ~ 7,8, bevat sporen van organisch voedselzout, behoort tot zwak corrosief werkende staat, toepasbaar op gegalvaniseerde koolstofstalen schroefdraadbussen.

De originele geïmporteerde ontwatering de montagedraad van de apparatuur is na drie jaar gebruik door corrosie aangetast; lokale inkoop van originele OEM reserveonderdelen een lange levertijd en een hoge importprijs hebben, zoekt de fabriek naar kosteneffectieve alternatieve draadreparaties oplossing.

2. Passende oplossing

Op maat gemaakte niet-standaard lengte en NPT inch draad koolstofstalen schroefdraadbussen volgens geïmporteerde apparatuur niet-standaard gatgrootte, alle producten implementeren volledig thermisch verzinkte antiroestvaartuigen.

Batchlevering met volledige CE-certificeringsdocumenten om de lokale douane-inklaring soepel te laten verlopen.

Bied video-installatietraining op afstand en technische service na verkoop.

3. Werkelijk werkingseffect

Verkort de leveringscyclus van reserveonderdelen van de oorspronkelijke 45 werkdagen naar 7 dagen, de inkoopkosten zijn vergeleken met 57% verlaagd met originele geïmporteerde accessoires.

Na een eenmalige renovatie-installatie duurt de vervangingscyclus van de apparatuurdraad van 3 maanden tot meer dan 10 maanden; er treedt geen abnormale lekkage of losse verbinding op bij een continue lopende inspectie van 24 maanden.

Help de voedselfabriek de jaarlijkse arbeidskosten voor het onderhoud van afvalwaterapparatuur met meer dan 23% te verlagen.

Waarom voor ons kiezen

1.Gerichte ontwikkeling van de arbeidsomstandigheden in afvalwater

Onze koolstofstalen wapeningsstaafmof met schroefdraad voor afvalwaterzuivering, complete uitrustingsaccessoires is speciaal geoptimaliseerd voor spatten met hoge vochtigheid en lichte zoutcorrosie in afvalwaterwerkplaatsen. Met standaard A105 koolstofstaal en volledige thermisch verzinken behandeling, het lost veelvoorkomende problemen op van roesten en draadslippen voor filterpersen, slibpomp- en pijpleidingfittingen, anders dan de gewone goedkope stopcontacten gemaakt van gerecycled schroot op de markt.

2. Strikte fabrieksinspectie met meerdere processen

Alle afgewerkte stopcontacten passeren zoutnevel antiroesttest en treksterktetest vóór levering, om ervoor te zorgen dat de gegalvaniseerde laag uniform en vrij is van afpellen. Elke batch ondergaat een steekproefsgewijze inspectie om vroegtijdige roest en breuk na installatie in het veld te voorkomen. waardoor het faalpercentage na de verkoop van de klant aanzienlijk wordt verlaagd.

3.Flexibele gepersonaliseerde maatwerkservice

Naast de reguliere metrische maten M6-M36 ondersteunen we ook aangepaste, niet-standaard lengtes, wanddiktes en NPT/BSP inch draad die past bij de renovatie van oude geïmporteerde afvalwaterapparatuur. Ons technisch team biedt gratis parameterselectie suggestie op basis van actuele gegevens over de slib- en waterkwaliteit ter plaatse.

4. Kostenprestatievoordeel voor afvalwaterprojecten

Vergeleken met de aanschaf van originele OEM-reserveonderdelen of het vervangen van de hele gietbasis van de apparatuur, realiseert onze schroefdraadsok een goedkope reparatie van gaten, waardoor afvalwaterzuiveringsinstallaties jaarlijks 55% ~ 65% kunnen besparen op investeringen in accessoires, de meeste economische optie voor conventionele neutrale en zwak corrosieve rioleringsprojecten.

5. Volledige exportcertificeringsdocumenten

Producten zijn uitgerust met formele CE- en ISO-certificeringspapieren, ter ondersteuning van een vlotte douane-inklaring en in het buitenland projectbiedingen voor wereldwijde kopers van afvalwatertechniek.

Producttestitems en testgegevens

1. Inkomende inspectietest voor grondstoffen

(1) Spectrale test van de chemische samenstelling

Alle onbewerkte A105-koolstofstalen staven passen volledige spectrumcomponentinspectie toe in het binnenkomende magazijn en voldoen er strikt aan ASTM A105 internationale materiaalstandaard. Detecteer het gehalte aan koolstof, silicium, mangaan, zwavel en fosforelementen, verbied gemengd gerecycleerd schroot en inferieure teruggewonnen materialen. Niet-gekwalificeerde blanco wordt direct geretourneerd zonder in productie te nemen.

(2) Bemonsteringstest voor mechanische eigenschappen

Kies willekeurig 3 stuks per batch grondstoffen voor een trekproef bij normale omgevingstemperatuur:

● Minimale treksterkte ≥310MPa

● Minimale vloeigrens ≥170 MPa

● Reksnelheid ≥25% Geen brosse breuk of onregelmatige barst tijdens trektest om anti-vibratie te garanderen prestaties onder afvalwaterapparatuur langdurige wisselende belasting.

2. Inspectie van CNC-bewerkingsdimensies

(1) Controle van de algemene omtrekmaat

Gebruik een zeer nauwkeurige digitale micrometer en schuifmaat om de totale lengte, buitendiameter en wanddikte van elk te detecteren afgewerkt stopcontact; maattolerantie gecontroleerd binnen ± 0,2 mm volgens ontwerptekening, niet-standaard aangepast formaat volg strikt de technische specificaties van de klant. Twee uiteinden van de mofafschuining gelijkmatig verwerkt op 30°, geen braam of scherpe rand links.

(2) Draadprecisiedetectie

Inspecteer de binnen- en buitendraad met een professionele draadmeter, precisiegraad gecontroleerd op 6H/6g; draad spoed fout ≤ ± 0,02 mm, tandprofiel compleet zonder ontbrekende tand, instorting en barst. Standaard metrisch M6~M36 en op maat gemaakte NPT/BSP inch-draden zijn allemaal geslaagd voor de koppelingstest met bijpassende standaardbouten.

3. Prestatietest van thermisch verzinkte roestwerende coating

(1) Diktetest van de zinklaag

Gebruik een laagdiktemeter voor meerpuntsbemonsteringsmetingen op de buitenmuur en het tandoppervlak, gemiddeld dikte van de zinkcoating ≥80μm; geen ontbrekend verschijnsel op het gebied van galvaniseren, blank metaal, luchtbellen en coatingverlies oppervlak.

(2) Neutrale zoutsproeicorrosietest

Willekeurige bemonstering per batch voor continue neutrale zoutsproeiverouderingstest volgens internationale zoutmisttesten standaard: 72 uur continu spuiten onder gespecificeerde temperatuur en zoutconcentratie; gekwalificeerd productoppervlak zonder roestvlek, zinklaag niet afbladderen, borrelen en eraf vallen. Voor op maat verbeterd antiroestmodel, zoutsproeitestperiode strekt zich uit tot 120 uur.

4. Destructieve mechanische belastingstest

Voer een destructieve spanningstest uit op willekeurig geselecteerde eindproducten, pas geleidelijk verhoogde axiale trekkracht toe laden. Onder nominale ontwerpbelasting, moflichaam geen barst, binnen- en buitendraad geen tandbreuk en glijden; alleen Toegestane schade treedt op boven de bovengrens van de belastingswaarde, waarbij de structurele stabiliteit bij overbelasting van de apparatuur wordt geverifieerd ongeval.

5. Draadafstemming en assemblagesimulatietest

Installeer de bijpassende standaardbouten respectievelijk handmatig en met een momentsleutel in de binnendraad. De bout draait erin soepel zonder blokkering, vastlopen en overmatige speling. Na het bereiken van het standaard bevestigingsmoment wordt de matching uitgevoerd de speling blijft binnen het ontwerpbereik, waardoor losse verbindingen veroorzaakt door niet-passende schroefdraad tijdens de bouw effectief worden vermeden bediening van de apparatuur.

6. Trillingstest met simulatie van arbeidsomstandigheden

Simuleer de werkelijke trillingsfrequentie van de slibtoevoerpomp en de hydraulische apparatuur van de filterpers, repareer geteste contactdoos op trillingstestbank voor 24 uur per dag ononderbroken cyclische trillingsinspectie. Na een volledige cyclustest, De socket zorgt voor een stevige vergrendeling, geen slip van de draad, losse scheiding en abnormale vervorming, en past zich op de lange termijn aan continue werking van de afvalwaterproductielijn.

7. Uiterlijk van het eindproduct en inspectie van batchbemonstering

Visuele inspectie van het volledige uiterlijk vóór opslag: controleer het gegalvaniseerde oppervlak op krassen, stootschade en vervorming en galvaniserende weglating; defecte producten die worden uitgekozen voor herbewerking of direct worden gesloopt.

Implementeer een willekeurige bemonsteringsregel van 5% per batch eindproducten, controleer alle bovenstaande testitems opnieuw, inclusief de afmetingen, draad, coating en mechanische eigenschappen. Als de bemonstering mislukt, breidt u de bemonsteringsratio uit of voert u een volledige inspectie van de hele partij uit om een uniforme batchkwaliteit te garanderen.

8. Hulptest voor aanpassing aan opslag

Een deel van de afgewerkte wapeningsstaafmof met schroefdraad van koolstofstaal voor afvalwaterzuivering. Er worden complete uitrustingsaccessoires in geplaatst hoge luchtvochtigheid constante temperatuur box voor 15 dagen vochtbestendige simulatietest om lange afstanden op zee te simuleren transport vochtige omgeving; gekwalificeerd product geen roest en aantasting van de coating in afgesloten opslagruimte.
