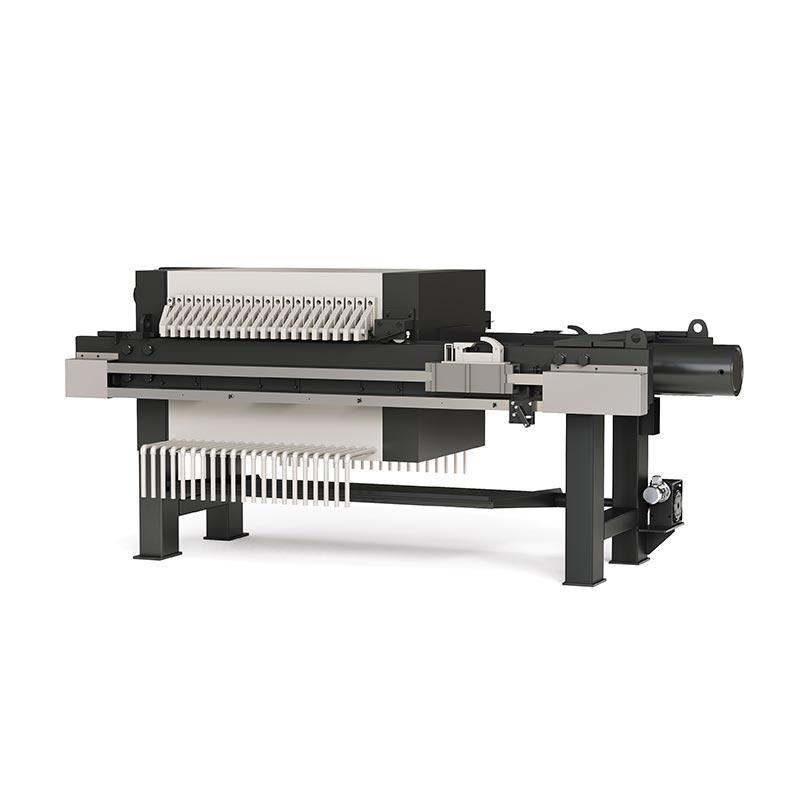

Gemeentelijke rioolkamerfilterpers

SINOU, een betrouwbare fabrikant en leverancier uit China, levert professionele gemeentelijke afvalwaterkamerfilterpers voor mondiale klanten. Deze apparatuur is speciaal ontwikkeld voor gemeentelijk slib met een hoog organisch gehalte, fijn deeltjes en hoge viscositeit.

Het maakt gebruik van zeer sterke kamerfilterplaten en een stabiel hydraulisch systeem om grondig te realiseren vaste stof-vloeistofscheiding, waardoor het slibvolume aanzienlijk wordt verminderd en de verwijderingskosten worden verlaagd. De hele machine ondersteunt volledig automatische bediening inclusief plaatsluiting, invoer, filtering, plaattrekken en taartafvoer, met eenvoudige bediening onderhoud en stabiele prestaties.

We bieden een aangepast filtergebied, plaatformaat en regelmodus om aan te voldoen anders gemeentelijke rioolwaterzuiveringscapaciteiten en locatieomstandigheden.

Productdetails

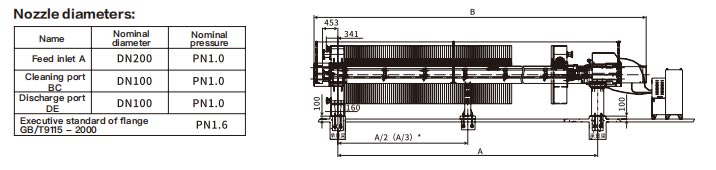

1. Specificatie van mondstuk en pijpleiding

● Voedingsinlaat A: DN200, nominale druk PN1,0

● Reinigingspoort BC: DN100, nominale druk PN1,0

● Perspoort DE: DN100, nominale druk PN1,0

● Flensnorm: GB/T9115-2000, PN1.6

● De invoerinlaat van groot kaliber zorgt voor een soepele aanvoer van gemeentelijk slib met een hoog vastestofgehalte, waardoor vervuiling effectief wordt vermeden verstopping tijdens langdurig continu gebruik. Gestandaardiseerde reinigings- en afvoerpoorten maken pijpleidingen onderhoud en residuafvoer handiger.

2. Details van structurele afmetingen

● Afmetingen installatie voorzijde: 453 mm / 341 mm

● Middenhoogte invoerinlaat: 160 mm

● Hoogte onderste steun: 100 mm

● Voetafstand: A; Totale lengte: B

● Tussensteunpositie: A/2 (A/3) voor grote modellen

● De indeling met een redelijke hoogte komt overeen met de conventionele installatieruimte voor rioolwaterzuiveringsinstallaties. Meerpunts tussensteunen Verbeter de stabiliteit van het frame en voorkom vervorming onder langdurige werkomstandigheden met zware belasting.

3. Technische kernparameters (van tekening en gemeentelijke arbeidsomstandigheden)

● Filterdruk: ≤0,6 MPa

● Werktemperatuur: -10~90℃

● Maximale hydraulische beschermingsdruk: 29 MPa

● Maximale hydraulische verdichtingsdruk: 25 MPa

● Max. effectieve slag van oliecilinder: 750 mm

● Nominale diameter van de verdichtingsoliecilinder: 320 mm

● Motorvermogen hydraulisch station: 4,0+2,2 kW

● Stabiel hydraulisch systeem onder hoge druk zorgt voor een blijvende knijpkracht, geschikt voor 24 uur per dag continue ontwatering van gemeentelijk slib met veel organische stof en fijne deeltjes.

4. Materiaal- en structurele ontwerpdetails

● Filterplaat: versterkte polypropyleen kamerfilterplaat, hoge drukweerstand, anti-veroudering, niet gemakkelijk te gebruiken vervorm onder oude gemeentelijke slibcorrosie.

● Frame: robuust koolstofstalen frame met roestwerende verfbehandeling, sterk draagvermogen, stabiel in het algemeen structuur.

● Filterdoek: speciaal anti-verstoppingsfilterdoek voor gemeentelijk slib, hoge waterdoorlatendheid, niet gemakkelijk te blokkeren door fijne organische deeltjes.

● Hydraulisch systeem: afgedichte hydraulische componenten, stabiele drukopbrengst, laag uitvalpercentage.

5. Details van het werkproces

● Het hydraulisch systeem drukt de filterplaten stevig samen om afgesloten filterkamers te vormen.

● Gemeentelijk slib wordt in kamers gepompt via een DN200-toevoerinlaat van groot kaliber.

● Onder stabiele filterdruk wordt scheiding van vaste stof en vloeistof gerealiseerd; filtraat stroomt naar buiten via afvoerpoorten.

● Na filtratie worden de filterplaten automatisch opengetrokken, de droge filterkoek valt eraf.

● Regelmatige reiniging via reinigingspoorten zorgt ervoor dat de apparatuur soepel blijft werken en langdurig kan blijven functioneren.

6. Gemeentegerichte ontwerphighlights

● De invoerinlaat van groot kaliber is aangepast aan gemeentelijk slib met een hoge viscositeit

● Frameontwerp met meerdere steunen voor langdurig continu gebruik

● Onderhoudsarme structuur, waardoor de exploitatiekosten van de rioolwaterzuiveringsinstallatie worden verlaagd

Gestandaardiseerde poorten voor eenvoudige aansluiting op pijpleidingsysteem voor rioolwaterzuivering

Parameterspecificatie

Opmerking:Artikelen met "*" betekenen dat ze een paar tussensteunen hebben.

※ Deze parameters dienen alleen ter referentie voor modelselectie; Voor de juiste gegevens verwijzen wij u naar de tekeningen voorzien.

Werkingsprincipe

De gemeentelijke rioolkamerfilterpers maakt gebruik van het hydraulische compressie- en drukvoedingsfiltratieprincipe een efficiënte vast-vloeistofscheiding van stedelijk zuiveringsslib realiseren, uitgevoerd in vier continue stappen.

1. Compressie van filterplaten en kamervorming

Het hydraulische systeem drijft de oliecilinder aan om de staartplaat naar voren te duwen, waardoor het hele kamerfilter stevig wordt samengedrukt platen tussen de kopplaat en de staartplaat. Tussen aangrenzende filters worden afgedichte holle filterkamers gevormd platen, die een gesloten ruimte bieden voor slibfiltratie.

2. Slibtoevoer en initiële filtratie

Gemeentelijk slib wordt in elke filterkamer gepompt via de DN200-toevoerinlaat van groot kaliber. Onder stabiele voeding Onder druk dringt het water in het slib door het filterdoek en stroomt het uit de vloeistofuitlaat, terwijl vaste deeltjes dat wel zijn onderschept door filterdoek en zich geleidelijk ophopen in de kamers om filterkoek te vormen.

3. Diepe filtratie en cakevorming

Bij continue voeding wordt de filterkoek geleidelijk dikker. Het hogedrukhydraulische systeem blijft stabiel compressiekracht om een goede afdichting van de filterplaten te garanderen. Fijne organische deeltjes en gesuspendeerde vaste stoffen in gemeentelijk Het slib wordt volledig opgevangen, waardoor een grondige ontwatering onder constante druk wordt bereikt.

4. Automatisch plaattrekken en filterkoekafvoer

Na het beëindigen van de filtratie trekt het hydraulische systeem de oliecilinder terug. Het plaattrekapparaat trekt het filter platen gaan één voor één open. Onder invloed van de zwaartekracht valt de ontwaterde droge filterkoek er automatisch af, waardoor één bewerking wordt voltooid cyclus. Reinigingspoorten worden gebruikt voor het regelmatig spoelen van resten om verstopping van pijpleidingen te voorkomen.

Deze mechanische drukfiltratiestructuur is zeer gericht op hoog-organisch gemeentelijk slib met fijne deeltjes, met stabiel ontwateringseffect, filterkoek met laag vochtgehalte en helder filtraat, perfect geschikt voor stedelijk rioolwater behandelingsvereisten.

Voorzorgsmaatregelen voor het gebruik van een gemeentelijke afvalwaterkamerfilterpers

1. Voorzorgsmaatregelen vóór de operatie

● Controleer voordat u de Gemeentelijke Rioleringskamerfilterpers in gebruik neemt of alle filterplaten netjes zijn opgesteld en het filterdoek is vlak, intact en vrij van vouwen of beschadigingen om sliblekkage te voorkomen.

● Inspecteer het hydrauliekoliepeil, de oliekwaliteit en de dichtheid van de pijpleiding van de filterpers; olie bijvullen of eventueel vervangen verslechterd.

● Bevestig dat de druk van de voedingspomp stabiel is; Start de apparatuur niet gedurende langere tijd met lege lading.

● Controleer het elektrisch besturingssysteem, de sensoren en de noodstopfunctie om een ​​normale werking te garanderen.

● Zorg ervoor dat alle reinigings- en afvoerpoorten vrij zijn voordat u gemeentelijk slib aanvoert.

2. Voorzorgsmaatregelen tijdens gebruik

● Controleer de voedingsdruk strikt binnen het nominale bereik (≤0,6 MPa) om te voorkomen dat overmatige druk schadelijk is filterplaten en filterdoek van de Filterpers.

● Voer geen te grote onzuiverheden, hard vuil of grote deeltjes in om te voorkomen dat de DN200-toevoerinlaat of krasfilterplaten van de apparatuur.

● Monitor de slibconcentratie; voeg redelijk vlokmiddel toe voor hoog-organisch stedelijk slib om de filtratie te verbeteren efficiëntie.

● Zorg voor een continue en stabiele werking; vermijd veelvuldig starten en stoppen, wat de ontwateringsstabiliteit beïnvloedt.

● Observeer drukveranderingen en filtraatcondities in realtime; stop de werking onmiddellijk als er lekkage of abnormaal is druk ontstaat.

● Raak bewegende delen zoals trekplaatwagen, ketting en tandwiel niet aan tijdens de automatische werking.

3. Voorzorgsmaatregelen na gebruik en dagelijks onderhoud

● Reinig het filterdoek, de filterkamers en alle poorten van de filterpers grondig na elke batch die u wilt verwijderen achtergebleven stedelijk slib en organisch vuil, waardoor verstoppingen en geurtjes worden voorkomen.

● Houd het hydraulische systeem schoon en voorkom dat rioolwater in de hydraulische olie terechtkomt om corrosie van componenten te voorkomen.

● Controleer regelmatig frame, bouten en steunen; draai losse onderdelen vast om de structurele stabiliteit van de apparatuur te behouden.

● Vervang versleten filterdoeken en verouderde afdichtingen tijdig om stabiele prestaties van de gemeentelijke riolering op lange termijn te garanderen Kamerfilterpers.

● Houd de apparatuur droog en geventileerd; Laat corrosief rioolwater het frame niet langdurig doordrenken.

4. Voorzorgsmaatregelen voor veiligheid en langdurig gebruik

● Volg de elektrische veiligheidsspecificaties strikt; schakel de stroomtoevoer uit tijdens onderhoud aan de filterpers.

● Pas de hydraulische druk en programmeerparameters niet willekeurig aan zonder professionele begeleiding.

● Gebruik binnen het werktemperatuurbereik van -10℃ ~ 90℃; Vermijd werking bij te hoge temperaturen.

● Voor langdurige stilstand dient u alle onderdelen grondig schoon te maken, het resterende water af te tappen en een antiroestbehandeling uit te voeren.

Waarom kiezen voor SINOU?

1. Professioneel gemeentegericht maatwerkontwerp

Onze gemeentelijke rioolkamerfilterpers is speciaal geoptimaliseerd voor hoog-organische, fijne deeltjes en stroperige stedelijke omgevingen rioolslib. De grote DN200 voerinlaat en de verbrede stroomkanalen voorkomen verstoppingen effectief en perfect passend bij de werkingseigenschappen van gemeentelijke rioolwaterzuiveringsinstallaties.

2. Stabiele hogedrukprestaties en betrouwbaar ontwateringseffect

Uitgerust met een hydraulisch hogedruksysteem (max. verdichtingsdruk 25 MPa), blijft ons product stabiel knijpkracht voor 24 uur continu gebruik. Het zorgt voor een vochtarme filterkoek en een helder filtraat, wat helpt rioolwaterzuiveringsinstallaties voldoen gestaag aan strenge milieulozingsnormen.

3. Duurzaam materiaal en lange levensduur

We gebruiken verdikte, versterkte polypropyleenfilterplaten en een robuust anticorrosief stalen frame voor het product. De hele machine is bestand tegen slibcorrosie en structurele vervorming, waardoor vervanging en onderhoud aanzienlijk worden verminderd kosten bij langlopende gemeentelijke projecten.

4. Volautomatische en arbeidsbesparende bediening

Onze filterpers ondersteunt intelligente PLC-automatische besturing, inclusief plaatsluiting, invoer, filtering, plaat trekken en taart lossen. Het vermindert handmatige tussenkomst, verlaagt de arbeidskosten en verbetert de algehele riolering efficiëntie van de behandeling.

5. Strenge kwaliteitsinspectie en gestandaardiseerde productie

Elk product ondergaat vóór levering een druktest onder volledige belasting, een afdichtingstest en een elektrische veiligheidstest. Allemaal producten voldoen aan internationale industriële normen, met volledige testrapporten en certificeringen.

6. Volledige after-salesondersteuning en projectervaring

We hebben een rijke praktijkervaring met gemeentelijke rioleringsprojecten wereldwijd. Wij bieden installatiebegeleiding op locatie, bedieningstraining, levering van reserveonderdelen en langdurige technische after-sales service voor de filterpers.

7. Kosteneffectieve en volwassen oplossing

Vergeleken met membraanfilterpersen heeft onze filterpers lagere aanschaf- en bedrijfskosten en stabiele prestaties en eenvoudiger onderhoud. Het is de meest kosteneffectieve oplossing voor het scheiden van vaste stoffen en vloeistoffen voor gemeentelijk rioolwater behandeling.

Voorbeeldbeleid

Wij bieden GEEN monsters of proefmachines aan. Onze gemeentelijke rioolkamerfilterpers behoort tot grootschalige industriële apparatuur met een groot volume, zwaar gewicht, hoge productiekosten en aangepaste configuratie. Het kan niet als klein monster worden geproduceerd of vervoerd.

Om de kwaliteit te bevestigen, kunt u onze:

● CE-certificering

● UL 508-testrapport

● Fabrieksproductievideo

● Bedieningsvideo ter plaatse

● Afgeronde gemeentelijke rioleringsprojecten

● Inspectie door derden vóór verzending

We ondersteunen fabrieksinspectie ter plaatse, online live-uitzendinginspectie en inspectie door derden om het product te garanderen kwaliteit voldoet aan uw projecteisen.

Veelvoorkomende problemen en oplossingen

1. Sliblekkage tussen filterplaten

● Oorzaak: Filterdoek gevouwen of beschadigd; filterplaten niet volledig gesloten; voedingsdruk te hoog.
● Oplossing: Plaats het filterdoek plat terug; vervang beschadigd doek; controleer de hydraulische druk; verlaag de voedingsdruk van de filterpers.

2. Filterdoek of toevoerpoort raken gemakkelijk verstopt

● Oorzaak: Gemeentelijk slib bevat fijne organische deeltjes, hoge viscositeit of onvoldoende vlokmiddel.
● Oplossing: Vlokmiddel correct toevoegen; maak het filterdoek regelmatig schoon; gebruik speciaal anti-verstoppingsfilterdoek voor het filter druk.

3. Filtercakevocht te hoog

● Oorzaak: Onvoldoende persdruk; korte filtratietijd; filterdoek verstopt of versleten.
● Oplossing: werkdruk verhogen; verleng de filtratietijd; filterdoek van de gemeentelijke riolering reinigen of vervangen Kamerfilterpers.

4. Filtraat troebel en niet helder

● Oorzaak: Filterdoek kapot; afdichtingsfout; filterplaat beschadigd.
● Oplossing: Vervang beschadigd filterdoek; controleer afdichtingsonderdelen; filterplaten van de filterpers repareren of vervangen.

5. Hydraulisch systeem geen druk of trage werking

● Oorzaak: Laag hydrauliekoliepeil; olielekkage; hydraulische onderdelen versleten of defect.
● Oplossing: hydraulische olie bijvullen; lekkage controleren en repareren; vervang defecte onderdelen van de filterpers.

6. Automatische werking abnormaal of cyclus zit vast

● Oorzaak: verkeerde uitlijning van de sensor; programmaparameterfout; onstabiele stroomvoorziening.
● Oplossing: Pas de sensorpositie aan; reset besturingsprogramma; zorg voor een stabiele spanning voor de filterpers.

7. Filterkoek moeilijk automatisch te laten vallen

● Oorzaak: Drijfmest te plakkerig; laag ontwateringseffect; veroudering van filterdoek.
● Oplossing: Optimaliseer het uitvlokeffect; verleng de perstijd; vervang het antiaanbakfilterdoek van de filterpers.

8. Geluid of trillingen van apparatuur te groot

● Oorzaak: Fundering ongelijk; bouten los; bewegende delen slecht gesmeerd.
● Oplossing: Maak de installatiegrond waterpas; draai de bevestigingsbouten vast; smeer bewegende delen van de filterpers.

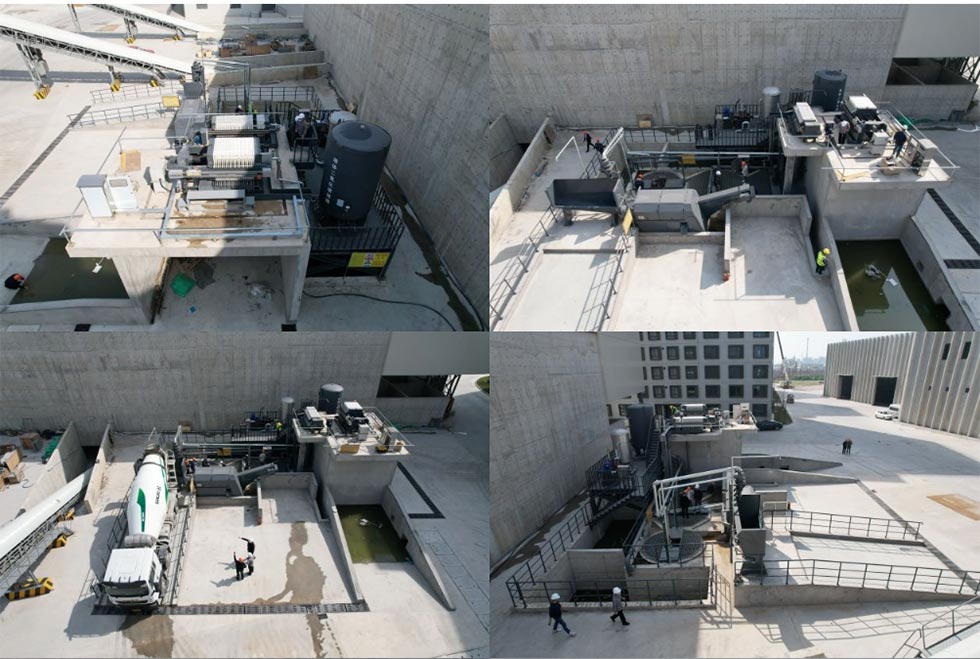

Projectcase: Shanghai CITIRAISE Construction Group Nieuwe bouwmaterialen Lishui Co., Ltd.

1. Projectachtergrond

Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd. is een belangrijke onderneming die zich bezighoudt met prefab betoncomponenten, commercieel beton en de productie van nieuwe bouwmaterialen. Tijdens grootschalige productie kan a er wordt een grote hoeveelheid bouwslurry, betonafvalwater en mengresidu gegenereerd, met een hoge viscositeit, fijne deeltjes en hoge eisen voor lozing van milieubescherming. De klant had behoefte aan een stabiele, efficiënte en volledig automatische oplossing voor het scheiden van vaste en vloeibare stoffen om te voldoen aan de milieubescherming ter plaatse productiebehoeften.

2. Apparatuuroplossing

Wij hebben voor de klant de op maat gemaakte Gemeentelijke Rioolkamerfilterpers geleverd, die speciaal is geoptimaliseerd voor constructie en betonmortel.

● Stabiele kamerfiltratiestructuur, geschikt voor langdurig continu gebruik

● Groot kaliber invoerpoort en anti-verstoppingsontwerp om verstopping door fijne deeltjes te voorkomen

● Volautomatische regeling om handmatige bediening te verminderen

● Stabiel ontwateringseffect, laag filterkoekvocht, handig voor transport en verwijdering

3. Projectresultaten

1. Efficiënte vaste-vloeistofscheiding gerealiseerd; filtraat helder en herbruikbaar en voldoet aan de milieulozingsnormen

2. Filterkoekvocht effectief verminderd, volume aanzienlijk verminderd, waardoor de verwijderingskosten dalen

3. 24-uurs stabiele werking, passend bij het productieritme met hoge intensiteit van de basis van het bouwmateriaal

4. Eenvoudige bediening en laag uitvalpercentage, erkend door de productie en milieubescherming van de klant afdelingen

4. Projectwaarde

Dit project laat zien dat onze filterpers over een uitstekend aanpassingsvermogen en stabiliteit beschikt constructie-, prefab-componenten en commerciële betonproductiescenario's. Het helpt groot bouwmateriaal Bedrijven bereiken groene productie, verminderen de druk op het milieu en verbeteren de economische voordelen.
