De Concentratiemeter van de hoge Precisie Industriële Pijpleiding voor Afvalwaterslibbehandelingsproject

SINOU is een gespecialiseerde fabrikant van online milieumonitoringinstrumenten en levert op maat gemaakte High Precision Industriële pijpleiding-drijfmestconcentratiemeter voor afvalwaterslibbehandelingsproject voor mondiaal gemeentelijk afvalwater fabrieken, galvanische afvalwaterstations en bedrijven voor de verwijdering van industrieel afval.

Ontwikkelde targeting gemengd slib dat organische onzuiverheden, fijn slib en resterend vlokmiddel uit het rioolwaterzuiveringsproces bevat, allemaal bevochtigd componenten gebruiken standaard SUS304 roestvrij staal met optionele 316L/Titanium maatwerk voor corrosief afvalwater; real-time 4~20mA en RS485 dubbele signalen verbinden de centrale PLC-kast voor afvalwater om de frequentie van de slibpomp aan te passen en vlokmiddel dat automatisch volume toevoegt.

Aanpasbare buisdiameter, meetbereik en explosieveilig niveau om te bouwen intelligent gesloten slibbehandelingssysteem voor de volledige afvoer van afvalwater.

Wat is een hoge precisie industriële pijpleiding-drijfmestconcentratiemeter？

De Concentratiemeter van de hoge Precisie Industriële Pijpleiding voor de Behandeling van Afvalwatermodder Het project is een professioneel inline online monitoringinstrument, onafhankelijk ontwikkeld door SINOU, speciaal aangepast voor full-proces slibconcentratie continue detectie van gemeentelijke rioolwaterzuiveringsinstallaties, industrieel chemisch afvalwater stations en diverse milieutechnische projecten voor de verwijdering van slib.

Anders dan universeel insteektype concentratiesensoren op de markt, het is ontworpen als geïntegreerde structuur met volledige flenspijpleiding direct gemonteerd op slibtransportleidingen, waarbij gebruik wordt gemaakt van een geoptimaliseerd niet-nucleair ultrasoon detectieprincipe zonder radioactief gevaar, het realiseren van ononderbroken real-time online testen van de vaste inhoud van actief slib, ingedikt slib, overtollig slib en gemengd organisch slib met fijn slib, drijvende vezels en reststoffen vlokmiddel in afvalwaterleidingen.

1. Kernontwerporiëntatie en ontwerpdoel

Deze hoge precisie industriële pijpleiding-drijfmestconcentratiemeter voor afvalwaterslibbehandelingsproject is dat wel op maat gemaakt gericht op de pijnpunten van afvalwaterslib in de industrie: schuim gegenereerd door biochemische beluchting, organische slibhechting, onstabiele concentratieschommelingen veroorzaakt door slibsediment en frequente verstopping van pijpleidingen.

Het is ontwikkeld ter vervanging van de traditionele handmatige bemonsterings- en laboratoriumtestmodus, uitgangsstandaard 4~20mA en RS485 digitale signalen voor aansluiting op de centrale PLC-schakelkast van de afvalwaterinstallatie, automatisch gekoppeld slibtoevoerpomp met variabele frequentie en automatisch doseersysteem voor flocculant om intelligent slib met gesloten lus te bouwen behandelingscontrole, stabilisatie van de kwaliteit van de slibontwatering, vermindering van het chemicaliënverbruik en dagelijkse handmatige onderhoudskosten voor afvalwaterzuiveringsprojecten.

2. Introductie van het werkingsmechanisme

De kernmeettechnologie is verbeterde ultrasone geluidsdempingsdetectie. Wanneer afvalwaterslib stroomt continu door de meetholte met volledige boring van het instrument, ingebouwde interne ultrasone sonde zendt ultrasone golven met een vaste frequentie uit in stromend medium; zwevende organische deeltjes, slib en microbellen binnenslib absorbeert en verspreidt ultrasone energie, de ingebouwde uiterst nauwkeurige chip berekent real-time slib vaste concentratiewaarde door analyse van de verzwakkingsgraad van de geluidssnelheid, met onafhankelijke temperatuur- en drukcompensatieprogramma vooraf gekalibreerd tijdens de productie om meetfouten veroorzaakt door het medium te elimineren temperatuurschommelingen en drukschommelingen in de pijpleiding.

Automatisch geoptimaliseerd zelflerend anti-interferentie-algoritme filtert verstoringen door beluchtingsmicrobellen en kleine organische vezels die uniek zijn voor rioolslib, waardoor een lange termijn wordt gegarandeerd stabiele meetnauwkeurigheid onder complexe afvalwaterwerkomstandigheden.

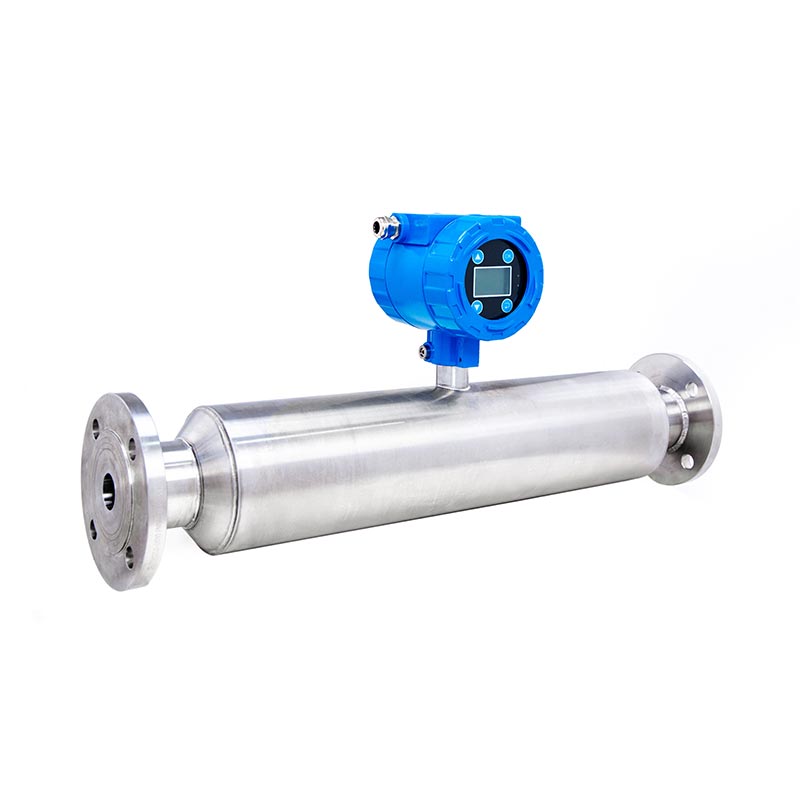

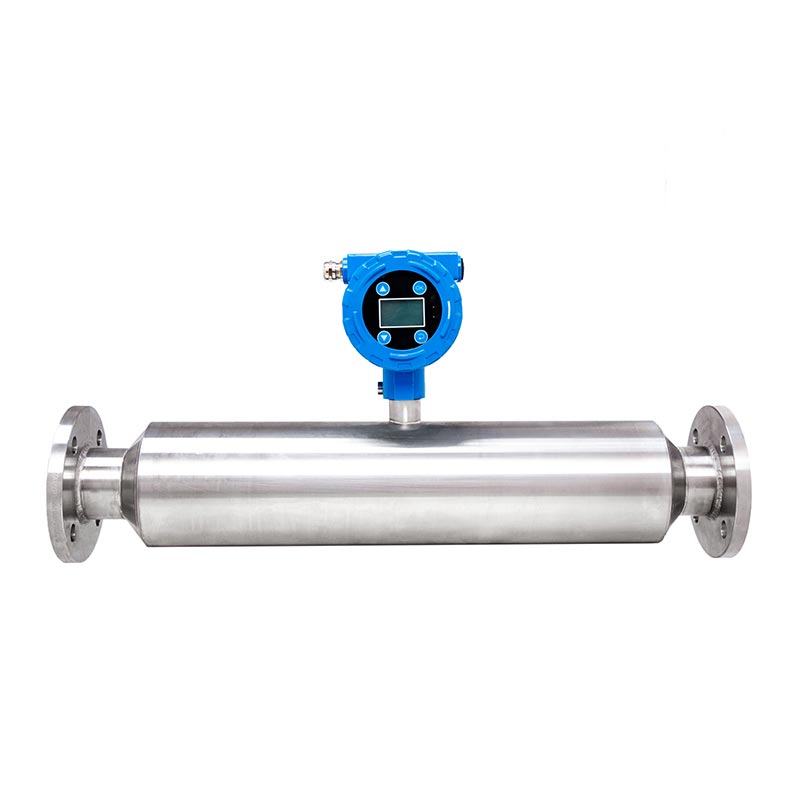

3. Structurele en materiaalsamenstelling

● Hoofdmeetbuislichaam: Volledige, naadloze leidingstructuur zonder binnenste dode hoeken, standaard verdikt SUS304 roestvrij staal als standaard bevochtigd materiaal, optionele aanpassing van SUS316L of titaniumlegering voor hoog-zuur, hoog-alkali, olieachtig corrosief industrieel afvalwaterslib; binnenwand beschikbaar voor fijn polijsten of ultraspiegelpolijsten om het kleven van organisch slib en de afzetting van sediment in het stroomkanaal te verminderen.

● Bovenzijde geïntegreerde zenderconstructie: IP65 stofdichte en waterdichte zenderbehuizing met digitaal display, gegoten aluminium standaardbehuizing, optioneel volledig roestvrijstalen anti-corrosie schaal en explosieveilige Ex d op maat gemaakt schil voor chemische werkplaats met vluchtig schadelijk gas; uitgerust met lokale LED real-time concentratieweergave scherm en optionele clouddatatransmissiemodule voor opslag en export van historische gegevens op afstand.

● Ingebouwde precisiesensorkern: volledig ondergedompelde ultrasone sensorcomponent, voorgemonteerd in de buisholte, allemaal elektronische componenten doorstaan de verouderingstest bij hoge en lage temperaturen vóór montage om het aanpassingsvermogen aan de omgeving te verbeteren.

4. Belangrijkste toepassingsscenario's

Het wordt op grote schaal geïnstalleerd op de retourleiding van actief slib, de uitlaatleiding van het verdikkingsmiddel en de ontwateringstoevoerleiding van gemeentelijke huishoudelijke rioolwaterzuiveringsinstallaties, evenals een resterende slibtransportleiding van galvaniseren, voedselbrouwen, fijne chemische afvalwaterzuiveringsstations en rivierbaggerslib gecentraliseerde verwijderingsprojecten, ten dienste van Monitoring van de slibconcentratie over de hele keten, vanaf het indikken van het slib, het transport tot de uiteindelijke ontwateringsbehandeling.

5. Functionele kernwaarde voor eindgebruikers

Annuleer dagelijks herhaalde handmatige bemonstering en inspectie van de laboratoriumdichtheid, bespaar aanzienlijk de arbeidskosten ter plaatse;

Realiseer automatische aanpassing van de pompsnelheid op basis van realtime concentratie, verlaag het blokkeringspercentage van de pijpleiding boven 70% en het frequente schoonmaakverlies bij afsluiten verminderen;

Intelligente automatische doseerregeling voor vlokmiddelen vermindert het verbruik van coagulatiemiddelen met 16% ~ 26%, waardoor de productie wordt verlaagd exploitatiekosten voor afvalwaterfabrieken;

Stabiele slibtoevoer verbetert de ontwateringsconsistentie van de nabewerkingsbandfilterpers, verlaagt de vochtigheid van geloosd slib en verminder de daaropvolgende kosten voor slibtransport en stortplaatsen.

6. Kwalificatienorm

Alle voltooide concentratiemeters voldoen aan de CE-certificering voor elektrische veiligheid en EMC en aan de ISO-certificering van het kwaliteitsmanagementsysteem, compleet certificeringsdocumenten beschikbaar voor overzeese projectbiedingen, exportinklaring en formeel voor derden inspectie.

Hoe te selecteren

1. Bevestig de eigenschap van het slibmedium en selecteer bevochtigd materiaal

● Gemeentelijk huishoudelijk rioolslib (neutraal, weinig corrosie, weinig organisch vet, pH 6~9)

Kies standaard verdikte SUS304 roestvrijstalen bevochtigde versie, kosteneffectief, passend bij normaal actief slib, retourslib en ingedikt slib van stedelijke afvalwaterinstallatie.

● Galvaniserend/chemisch industrieel afvalslib (zure/alkalicorrosie, hoog chloridegehalte, olieachtig residu, pH 1~5 of 10~14)

Aangepaste SUS316L roestvrijstalen of titaniumlegering bevochtigde behuizing voor sterke corrosiebescherming, vermijd langdurige chemicaliën erosie en putcorrosie.

● Hoogviskeus olieachtig slib uit voedsel- en farmaceutisch afvalwater

Upgrade de binnenwand naar een ultraspiegelpolijstbehandeling om de organische hechting te verminderen en de onderhoudscyclus te verkorten.

2. Bevestig het werkconcentratiebereik en de precisiegraad

● Biochemisch refluxslib met lage concentratie (0~5wt%): Selecteer meetbereik 0~10wt%, nauwkeurigheid ±0,4wt% standaard model; normale werkconcentratie blijft op 30% ~ 70% van de volledige schaal voor optimale nauwkeurigheid.

● Middelmatig ingedikt slib uit de concentratietank (5~30 gew.%): standaardbereik 0~50 gew.% (belangrijkste mainstreammodel), precisie ± 0,3 ~ 0,4 gew.%, het meest gebruikt voor het ontwateren van afvalwatertoevoerleidingen.

● Geconcentreerd slib met hoge concentratie na slibverdikkingsmiddel (30 ~ 55 gew.%): aangepast bereik 0 ~ 55 gew.% met hoge precisie versie met geoptimaliseerd intern antiblokkeeralgoritme.

3. Match pijplijnparameters: kaliber, werkdruk en gemiddelde temperatuur

(1) Selectie van flenskaliber

● Conventionele rioolwaterzuiveringsinstallatiepijpleiding: DN65/DN80/DN100 standaardflens (PN10), direct passend bij het reguliere slib levering pijp;

● Gecentraliseerde slibtransportleiding van groot kaliber: aangepaste DN125 ~ DN200 niet-standaard flensgrootte volgens de oorspronkelijke pijpleidingafmeting van de klant.

(2) Werkdrukaanpassing

● Normale zwaartekrachtstroom en lagedrukpompvoeding (≤1,0 MPa): Standaardmodel met nominale druk van 1,0 MPa;

● Hogedruk slibtransport over lange afstanden (1,0~1,6 MPa): op maat gemaakte, hogedrukbestendige structuur met een vermogen van 1,6 MPa.

(3) Selectie gemiddelde temperatuur

● Normaal afvalwaterslib (0~75℃): Standaardconfiguratie;

● Heet afvalslib op hoge temperatuur uit de chemische industrie (75~90℃): op maat gemaakte, voor hoge temperaturen gecompenseerde versie met verbeterde interne temperatuurcompensatiechip.

4. Bepaal de signaaluitvoermodus op basis van het PLC-besturingssysteem ter plaatse

● Basis automatische regeling (pas alleen de pompsnelheid aan via analoog signaal): Standaard 4~20mA enkele uitgang, compatibel met alle conventionele frequentieomzettingspompschakelkasten van afvalwaterinstallaties.

● Intelligente gecentraliseerde bediening + monitoring van cloudgegevens op afstand: 4~20mA + optioneel RS485 Modbus RTU dubbel signaal output, sluit het centrale PLC/SCADA-systeem aan om het uploaden van gegevens op afstand, de export van historische rapporten en de hele lijn te realiseren onbemande controle.

5. Selecteer beschermings- en explosieveilige kwaliteit afhankelijk van de installatieomgeving

● Gemeenschappelijke afvalwaterwerkplaats binnenshuis (normale vochtigheid, geen ontvlambaar gas): Standaard IP65 zender van gegoten aluminium behuizing, stofdicht en waterdicht voor dagelijkse vochtige werkplaatsomgeving.

● Installatie van pijpleidingen buiten in de open lucht: Behoud het IP65-model plus extra op maat gemaakte, regendichte beschermhoes voor buiten voor zender.

● Werkplaats voor behandeling van chemisch afval met vluchtig brandbaar gas: Custom Ex d explosieveilige gecertificeerde zender shell (explosiebestendig type), geslaagd voor internationale explosieveilige standaardcertificering.

6. Snelle selectiechecklist voor klanten

Waarom kiezen voor Sinou?

1. R&D op maat, uitsluitend voor de werkomstandigheden van afvalwaterslib

Anders dan de universele multi-industriële concentratiemeters op de markt, is onze zeer nauwkeurige industriële pijpleiding-drijfmestconcentratiemeter voor afvalwater-slibbehandelingsproject speciaal geoptimaliseerd voor gemeentelijk geactiveerde slib, belucht schuimslib en industrieel olieachtig restslib.

Verbeterde exclusieve anti-bubble intelligent algoritme compenseert effectief de meetafwijking veroorzaakt door micro-luchtbellen uit de biochemische beluchting van zwembaden, een veel voorkomend verschijnsel pijnpunt in de industrie; volledig recht doorstroomkanaal zonder dode hoeken aan de binnenkant voorkomt organisch slib hechting en ophoping van slib, waardoor de kans op verstopping van pijpleidingen voor rioolwaterzuiveringsleidingen aanzienlijk wordt verminderd. Voorgeprogrammeerde ingebouwde koppelingsparameters voor slibtoevoerpomp en automatisch doseersysteem voor vlokmiddelen, plug-and-play na installatie ter plaatse zonder extra secundair programmeerwerk.

2. Multi-grade anti-corrosie materiaal passend voor gediversifieerde afvalwatermedia

We bieden drie optionele bevochtigde componenten: standaard verdikte SUS304 voor neutraal huishoudelijk zuiveringsslib, SUS316L voor zwak zuur/alkali industrieel afvalwater, en titaniumlegering voor sterk corrosief galvaniseren met hoog chloridegehalte afval slib.

De binnenwand ondersteunt fijn polijsten of ultraspiegelpolijsten op maat voor olieachtig met een hoge viscositeit slib, wat uiteraard de levensduur verlengt in een complexe corrosieve afvalwateromgeving en het aantal reserveonderdelen vermindert vervangingskosten bij langdurig gebruik.

3. Strikte gestandaardiseerde fabriekssimulatietest vóór levering

Elke voltooide concentratiemeter doorstaat een 36-uur durende continue werkingstest met zelfbereide, echte organische stoffen zuiveringsslib in plaats van eenvoudige kalibratie van schoon water.

Ons QC-team inspecteert de meetprecisie en anti-interferentie prestaties en PLC-koppelingsstabiliteit onder gesimuleerde slibfluctuaties ter plaatse, effectief lager uitvalpercentage na installatie ter plaatse en vermindering van de onderhoudswerklast voor klanten na de verkoop.

4. Volledige wereldwijde certificering voor soepele export- en projectbiedingen

Alle producten zijn voorzien van een formele CE-certificering die voldoet aan de EU-normen voor elektrische veiligheid en EMC ISO-certificering van het kwaliteitsmanagementsysteem.

Volledige set originele certificeringspapieren, fabrieksinspectierapporten kan vrij worden verstrekt voor overzeese projectaanbestedingen, inklaring en gezaghebbende inspectie door derden, klanten helpen het risico van goederenvasthouding tijdens internationale import- en exporthandel te vermijden.

5. Flexibele, volledig op maat gemaakte service voor gepersonaliseerde projecteisen

Ons technische team biedt een gratis pre-sales oplossing voor het matchen van parameters op basis van de daadwerkelijke gegevens ter plaatse van de klant inclusief pH-waarde van het slib, bereik van het vaste stofgehalte, pijplijnkaliber, mediumtemperatuur en werkdruk.

Ondersteuning aangepast meetbereik, flensspecificatie (DN50~DN200), signaaluitvoermodus (4-20mA / RS485 Modbus) en Ex d explosieveilige zender voor chemische afvalwaterwerkplaatsen met brandbaar vluchtig gas, perfect passend nieuwbouw of oude gereconstrueerde afvalwaterzuiveringsprojecten.

6. Kosteneffectieve after-sales garantie en professionele technische ondersteuning

We bieden 1 jaar volledige machinegarantie die kwaliteitsfouten tijdens de productie dekt, en gratis vervanging van beschadigde reserveonderdelen onderdelen binnen de garantieperiode. Levenslang gratis online technisch advies is het hele jaar door beschikbaar; video op afstand Voor alle bestellingen worden installatiebegeleiding en het debuggen van parameters geboden, terwijl inbedrijfstelling ter plaatse mogelijk is worden geregeld voor de grootschalige aankoop van gemeentelijke afvalwaterzuiveringsinstallaties. Na het verstrijken van de garantie kunnen klanten kopen reserveonderdelen tegen de directe kostprijs in de fabriek om de bedrijfskosten van het instrument op de lange termijn te beheersen.

Producttestitems en testgegevens

1. Inkomende grondstoffeninspectie

Samenstellingstest van roestvrij staal: SUS304 / SUS316L-inhoud van metalen elementen voldoet aan de nationale norm, corrosiebestendigheid heeft de zuur-base-weektest van 72 uur doorstaan zonder duidelijke putvorming.

Verouderingstest voor elektronische componenten: Zender en sensorchip draaien continu 96 uur onder een omgeving van -20 ℃ ~ 70 ℃, gegevensfluctuatie ≤±0,1 gew.%.

2. Test op hydraulische druklekkage

Standaardmodel is bestand tegen 1,5 keer de nominale werkdruk (1,5 MPa) gedurende 30 minuten, geen vervorming, geen lekkage van de buitenmuur; Aangepaste hogedrukversie getest op 2,4 MPa, volledig afgedicht zonder lekkage.

3. Precisiekalibratietest

Test met gesorteerde standaard zuiveringsslibmonsters:

● Volledige nauwkeurigheid: ±0,3~0,4 gew.%; herhaalbaarheidsfout ≤ ± 0,2 gew.%.

● Lage concentratie (1%~10%): fout <0,3 gew.%

● Gemiddelde concentratie (10%~40%): fout <0,35 gew.%

● Hoge concentratie (40%~55%): fout <0,4 gew.%

4. Prestatietest tegen interferentie

Interferentietest met microbellen: Introduceer luchtbellen met een volume van 5% ~ 12% in het slib, gemeten waardeafwijking ≤0,35 gew.%.

Test op kleine vezelonzuiverheid: voeg 0,5% organische vezels toe, gegevensschommelingen binnen het toegestane precisiebereik.

5. Simulatietest voor continue belasting

36 uur ononderbroken werking met gesimuleerd gemeentelijk afvalwaterslib, cumulatieve totale afwijking ≤ ± 0,45 gew.%, stabiele signaaluitvoer van 4-20mA/RS485.

6. Test voor milieubescherming

Beschermingstest IP65: stofdicht, spatwatertest zonder binnendringend water of kortsluiting in het circuit.

Explosiebestendig model: Voldoet aan Ex d-explosiecertificeringsinspectie volgens relevante norm.

7. Signaaluitgangstest

4~20mA stroomuitgangsfout ≤±0,5%FS; RS485 Modbus-communicatiegegevens ontvangen fout = 0, geen pakketverlies onder bekabelde transmissie over lange afstanden.

8. Willekeurige controle van het eindproduct

5% willekeurige bemonstering per productiebatch, controleer alle bovenstaande items opnieuw; niet-gekwalificeerde producten worden direct gesloopt en gereproduceerd.
