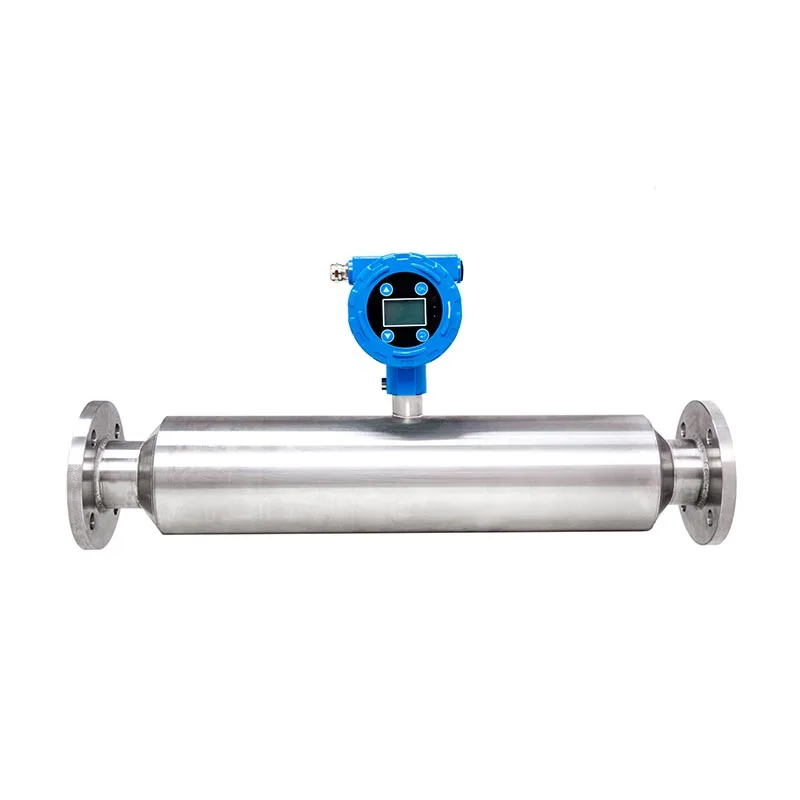

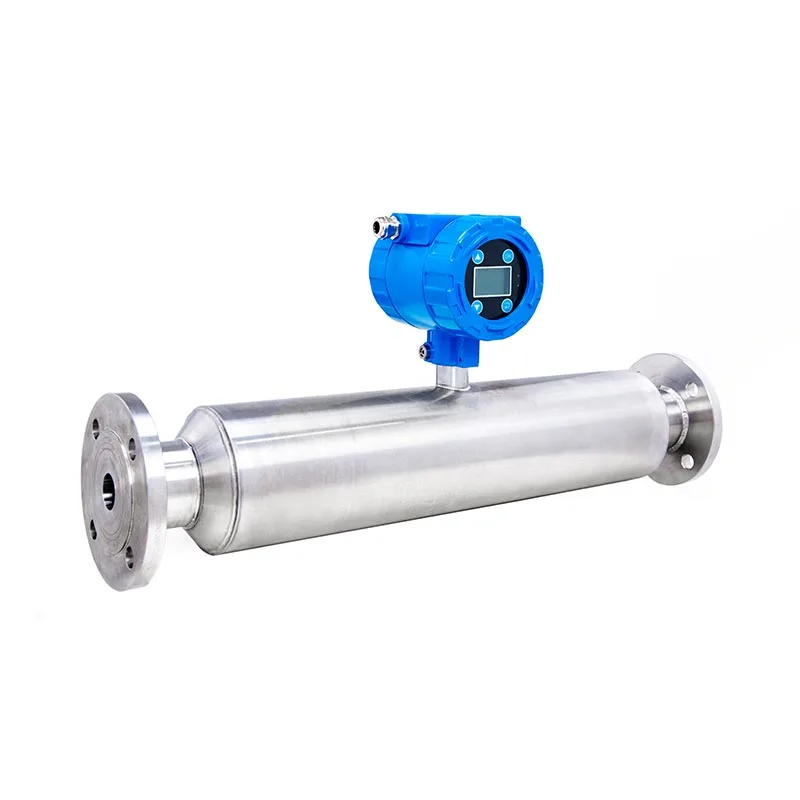

Roestvrijstalen inline buisvormige drijfmestconcentratiemeter voor filterpers ondersteunend pijpleidingsysteem

SINOU is een professionele fabrikant die zich richt op filterpersen die automatische bewakingsinstrumenten matchen aangepaste roestvrijstalen inline tubulaire drijfmestconcentratiemeter voor filterpers ondersteunend pijpleidingsysteem voor wereldwijde klanten op het gebied van drukwerk, chemie, galvanisatie en papierproductie. Ontworpen als buisleiding voor directe installatie structuur voor filterpers inkomende slurrypijpleiding, gericht op hoogviskeus, corrosief kleurstofslib en chemische slurry kenmerken van het printen van afvalwater.

Alle bevochtigde onderdelen zijn gemaakt van SUS316L-roestvrij staal met optionele Hastelloy-anticorrosie maatwerk; real-time 4-20mA/RS485 signaaluitgang links filterpers automatische schakelkast om de voedingsstroom aan te passen en membraanknijpende druk op intelligente wijze. Wij passen de buisdiameter, het meetbereik en de explosieveilige kwaliteit aan bouw een volledig automatisch ontwateringssysteem met gesloten lus, gecombineerd met chemische druk- en verfmembraanfilterpers.

Kernproductkenmerken

1. Volledig roestvrijstalen buisvormige geïntegreerde structuur Alle buislichaam en sensorcomponenten van roestvrij staal Inline De tubulaire Meter van de Drijfmestconcentratie voor Filterpers Ondersteunend Pijpleidingssysteem keurt roestvrij staal SUS316L goed, verzet zich tegen zuur-, alkali- en zoutcorrosie van drukkleurstofslurry, vermijd roestschade onder langdurig corrosief medium.

2. Niet-nucleaire ultrasone meettechnologie Geen radioactieve bron, veilig voor productie in de werkplaats; anti-bubbel & anti-vezelinterferentieontwerp, aanpassing van vezelrijk printslib en fijne chemische slurry, stabiele metingen zelfs als er via de pijpleiding lucht wordt meegevoerd.

3. Installatie van directe flenspijpleidingen Het inline buisvormige ontwerp wordt rechtstreeks aangesloten op de toevoerpijpleiding van de filterpers zonder bypass-transformatie, bespaart u civiele en pijplijnwijzigingskosten voor de bestaande filterperswerkplaats.

4. Automatische koppeling met filterpers PLC Real-time concentratiesignaaluitgang koppelt filterpersbesturingssysteem; wanneer de mestconcentratie de ingestelde drempel overschrijdt, verlaagt het systeem automatisch de snelheid van de voedingspomp of breidt het membraan uit knijptijd om het vocht van de filterkoek te stabiliseren.

5. Zelfreinigende anti-adhesie binnenbuis. Gepolijst binnenbuisoppervlak voorkomt kleurstofpigment en fijne slibhechting, verminder de regelmatige handmatige reinigingsfrequentie.

6. Meerdere signaaluitvoer en intelligente weergave Lokale LCD real-time concentratieweergave + 4 ~ 20mA analoog + optionele RS485 Modbus-communicatie, ondersteuning voor het op afstand verzamelen van cloudgegevens en het exporteren van productierecords.

Technische parameterspecificatie

Werkingsprincipe

1. Kernmeetprincipe

De concentratiemeter maakt gebruik van een geavanceerd ultrasoon inline detectieprincipe. Wanneer drijfmest door de buis stroomt meetlichaam van roestvrijstalen inline buisvormige drijfmestconcentratiemeter voor filterpers ondersteunende pijpleiding Systeem, ultrasone golven zenden via vloeibaar medium. Het instrument berekent real-time vaste inhoud en slurryconcentratie door het detecteren van verzwakking van de geluidssnelheid veroorzaakt door zwevende vaste deeltjes in kleurstof en chemische slurry.

2. Signaalconversie en gegevensuitvoer

Ingebouwde uiterst nauwkeurige detectiechip zet verzamelde ultrasone signalen om in digitale concentratiegegevens. De apparaat voert standaard 4-20mA of RS485 digitale signalen uit en verzendt real-time concentratiewaarde naar de afgestemde PLC-kast van chemische druk- en verfmembraanfilterpers.

3. Automatische regeling met gesloten lus en filterperssysteem

Afhankelijk van vooraf ingestelde bovenste en onderste concentratiedrempels, past het filterperscontrolesysteem zich automatisch aan frequentie van de voedingspomp en voedingsstroom: verlaag de voedingssnelheid wanneer de mest te dik is om lekkage van de filterplaat te voorkomen; verhoog het voervolume wanneer de drijfmest te dun is om de productie-efficiëntie te verbeteren. Ondertussen optimaliseert het systeem membraanknijptijd om het uiteindelijke filterkoekvocht te stabiliseren.

4. Anti-interferentie hulpontwerpprincipe

Spiegelgepolijste binnenband vermindert de hechting van slib en de aanhechting van bellen. Ingebouwd algoritme elimineert automatisch interferentie van micro-luchtbellen en korte textielvezels in het printslib om stabiliteit te garanderen meetnauwkeurigheid.

5. Gegevensweergave en uploaden op afstand

Het on-site LCD-scherm geeft onmiddellijke concentratiegegevens direct weer; optionele uploads van cloudtransmissiemodules historische concentratieregistraties, het faciliteren van productiegegevensstatistieken en daaropvolgende formule-optimalisatie voor slibontwatering.

Voorzorgsmaatregelen voor gebruik

1. Tips voor pre-installatie en inbedrijfstelling

(1) Reinig het interne vuil van de pijpleiding, katoenvezels en vaste klonten vóór installatie om te voorkomen dat de meting wordt geblokkeerd buis.

(2) Voltooi de nulkalibratie met schoon water na installatie; stel de bovenste/onderste concentratielimietparameters in passend lokaal slib voor controle van de filterperskoppeling.

(3)Installeer de meter op een horizontaal recht leidinggedeelte; vermijd elleboogstukken, pompuitlaat en plotselinge uitzetting van de leiding positie om turbulente stromingsinterferentie te verminderen.

2. Dagelijks hardloopbeheer

(1)Laat geen lege leiding zonder medium lopen; schakel de stroom uit als de pijpleiding leegloopt om abnormale gegevensdrift te voorkomen.

(2) Houd een stabiele voedingsdruk, vermijd een scherpe stijging van de stroomsnelheid die de detectienauwkeurigheid zal beïnvloeden.

(3) Controleer de real-time weergave en het PLC-feedbacksignaal bij elke dienst; stop voor inspectie als de gegevens abnormaal fluctueren.

3. Reguliere onderhoudsregels

(1) Spoel de binnenband na het dagelijks uitschakelen door met schoon water om aangehecht pigment en stroperig slib te verwijderen.

(2) Voer elke 30 dagen een handmatige bemonsteringslaboratoriumvergelijking uit, kalibreer het instrument opnieuw om de meetprecisie te garanderen.

(3) Controleer maandelijks de kabeldichtheid en de afdichting van de behuizing; vervang verouderde afdichtingsstukken tijdig voor corrosieve werkplaatsen.

4. Speciale milieubescherming

(1) Voor de werkomstandigheden van sterk zure en alkalische kleurstoffen, vermijd het direct gieten van geconcentreerde chemicaliën uitrusting lichaam.

(2) Buiten geïnstalleerde units houden de schakelkast uit de buurt van langdurige regen; explosieveilige versie gaat niet open elektrische behuizing in een omgeving met ontvlambaar gas.

5. Afhandeling van langdurige uitschakeling

Als de werking langer dan 15 dagen wordt stopgezet, reinig dan het resterende slib in de buis volledig, houd de binnenholte droog en sluit de pijpleiding af beide uiteinden.

Maatwerk & Productieproces

Stap 1: Communicatie over de arbeidsomstandigheden ter plaatse en bevestiging van technische parameters

Onze technische ingenieurs verzamelen volledige veldparameters van klanten die chemische print- en verfmembranen uitrusten Filterpers, inclusief nominale diameter van de pijpleiding, pH-waarde van de slurry, vezelgehalte, werktemperatuur, pijpleiding druk, feitelijk concentratiefluctuatiebereik, PLC-koppelingsvereiste en explosieveilige vraag naar werkplaatsen Roestvrijstalen inline buisvormige drijfmestconcentratiemeter voor filterpers ondersteunend pijpleidingsysteem. Bevestig bevochtigd materiaal (SUS316L/Hastelloy/Titanium), meetbereik, signaaluitvoermodus (4-20mA/RS485), afwerking op maat technisch schema en formele offerte na data-analyse.

Stap 2: CFD-stroomveldsimulatie + CAD-ontwerp voor structurele optimalisatie

Het R&D-team maakt gebruik van CFD-vloeistofsimulatiesoftware om de installatie van ultrasone sensoren in de binnenband te optimaliseren positie en stroomkanaalindeling van roestvrijstalen inline buisvormige drijfmestconcentratiemeter voor filterpers Ondersteunend pijpleidingsysteem, elimineert meetinterferentie veroorzaakt door slurryturbulentie, vezelwikkeling en lucht bel. Voltooi de formele productietekeningen, de stuklijst van de componenten en het parameterblad van de koppeling na interne technische gegevens audit.

Stap 3: Inkoop van grondstoffen en inkomende inspectie

Koop gecertificeerde roestvrijstalen pijpen, legeringsmateriaal, ultrasone detectiemodule, industriële zender en elektronische accessoires voor de concentratiemeter. Alle ondergedompelde metalen grondstoffen ondergaan een onderdompeling in zuur-base anti-corrosie vlektest; elektronische componenten voltooien verouderingsscreening bij hoge en lage temperaturen vóór opslag, afkeuren ongekwalificeerde ruwe voorraad direct.

Stap 4: CNC-precisiebewerking en corrosiewerende oppervlaktebehandeling

1. Adopteer CNC-lasersnijden, naadloos automatisch lassen en nauwkeurig draaien voor buisvormig hoofdgedeelte;

2. Standaard SUS316L pijpbinnenwand voert spiegelpolijsten uit voor anti-adhesie; Hastelloy/Titanium aangepast onderdelen voltooien het beitsen van passivatie om de zuur- en alkali-corrosieweerstand te verbeteren door het aanpassen van drukkleurstofslib milieu;

3. Buitenste beschermingsschaal wordt verwerkt door spuitgieten + corrosiewerende verfspuiten.

Stap 5: Sensormontage, circuitbedrading en programmavoorinstelling

Professionele werknemers bevestigen ultrasone detectiesondes in het buisvormige lichaam volgens de montagespecificatie; monteren zender, displaymodule en bedradingsterminal. Boven-/ondergrens voorgeprogrammeerde concentratie, koppeling van filterpers uitgangsparameter en anti-interferentiealgoritme volgens de slibfunctie van de klant in de werkplaats, interne afwerking circuit debuggen.

Stap 6: Gesimuleerde fabriekstest met mestbelasting (Core QC Link)

Elke voltooide concentratiemeter ondergaat een continue simulatietest van 48 uur met zelfbereide vezelrijke zuur-alkali kleurstofslibvloeistof. Proef meten precisie, anti-bubbel- en anti-vezelinterferentieprestaties, signaaluitvoerstabiliteit en koppelingsrespons met filterpers PLC; pas het interne algoritme aan als de testgegevens het tolerantiebereik overschrijden.

Stap 7: Uitgebreide kwaliteitsinspectie van het eindproduct

Inspecteer de maattolerantie, beschermingsgraad (IP65/IP67/EX explosiebestendig), afdichtingsprestaties en geheel opnieuw machinewerkstatus; geef een fabrieksinspectierapport uit met testgegevens vóór opslag. 5% willekeurige steekproef per batch voor hercontrole om batchconsistentie te garanderen.

Stap 8: Anti-vocht exportverpakking en verzending

Smeer de binnenbuis en metalen onderdelen in met roestwerend vet, wikkel de kerncomponenten in met waterdichte plastic folie; pak complete set uitrusting, reserveafdichtingen, installatietekening en gebruikershandleiding in exportmultiplexkoffer om te voorkomen zeewatervocht en aanvaringsschade tijdens zeetransport over lange afstanden voor overzeese filterpersprojecten.

Stap 9: Installatiebegeleiding na verkoop en inbedrijfstellingsservice ter plaatse

Bied externe video-installatiebegeleiding en parameterkalibratieservice; voor bulkbestelling van een volledig filter druk + concentratiemeterproject, regel professionele technici naar de druk- en verfworkshop van de klant voor foutopsporing ter plaatse van roestvrijstalen inline buisvormige drijfmestconcentratiemeter voor filterpers Ondersteunend pijpleidingsysteem, voltooi de gesloten-lus-koppelingstest van de hele lijn met chemisch print- en verfmembraan Filterpers en train operators voor dagelijkse kalibratie en onderhoud. Implementeer 1 jaar volledige machinegarantie en levenslange levering van reserveonderdelen tegen een betaalbare prijs.

Productvergelijking versus concurrenten

Bijpassende ondersteunende uitrusting

1. Core Matching Host: chemisch printen en verven membraanfilterpers

De concentratiemeter wordt rechtstreeks op de toevoerleiding van de filterpers gemonteerd en verzendt realtime slurry concentratiesignaal naar PLC-kast van filterpers. De filterpers past automatisch de invoersnelheid en voer aan duur en membraanknijpdruk volgens concentratiegegevens, stabiliseert het uiteindelijke filterkoekvocht tussen 55%~70%, vermindert overlooplekkage en verstopping van het filterdoek veroorzaakt door een inconsistente slibdichtheid.

2. Drijfmesttoevoerpomp met variabele frequentie

Verbonden met concentratiemeter via 4~20mA-signaal; wanneer het binnenkomende slib te geconcentreerd is, reduceert de pomp bedrijfsfrequentie om het voeden te vertragen; bij te dunne mest gaat de pomp sneller draaien om het voervolume te verhogen. Realiseer je automatische voeding met gesloten lus en vermijdt handmatige frequente pompaanpassingen.

3. Automatisch flocculantdoseersysteem

Concentratiegegevens begeleiden automatische medicijntoevoeging: hooggeconcentreerd slib verhoogt de dosering van vlokmiddel automatisch vermindert de ruwe vloeistof met een lage concentratie de hoeveelheid chemicaliën, bespaart 18% ~ 28% coagulatiekosten en vermijdt overmatig chemisch afval.

4. Roerwerk van de afvalwatertankmixer

Geïnstalleerd vóór de slibopslagtank om het slib volledig gehomogeniseerd en uniform te houden voordat het binnenkomt toevoerpijpleiding, drastisch verminderen van scherpe concentratieschommelingen die de meting van de concentratiemeter beïnvloeden precisie en filterpersloopstabiliteit.

5. Intelligente PLC centrale besturingskast

Verzamel concentratiegegevens, filterpersloopparameters, pompbedrijfsstatus synchroon; beseffen volledige onbemande automatische controle van slibconditionering, toevoer en filterpersing, ter ondersteuning van historische gegevens opslag en cloudcontrole op afstand via RS485-communicatie.

6. Hulpmeetinstrumenten (optioneel)

Online pH-monitor: controleer de zuur-base-schommelingen van het afvalwater van drukkleurstoffen, match de concentratiegegevens om aan te passen anti-corrosieconfiguratie en medicijnformule van de filterplaat;

Pijpleiding elektromagnetische debietmeter: werk samen met de concentratiemeter om het droge slibtotaal in realtime te berekenen gewicht voor productiestatistieken.

7. Drijfmesttransportband en filterkoekafvoerband

Stabiele voeding gecontroleerd door concentratie verbetert de consistentie van de filterkoekvorming; uniforme droge filterkoek is meer handig voor automatisch transport en afvoer van slib.

Productcertificering

Alle roestvrijstalen inline buisvormige mestconcentratiemeters zijn CE-gecertificeerd en voldoen aan de EU normen voor elektrische veiligheid en elektromagnetische compatibiliteit, die in aanmerking komen voor vrij verkeer binnen de Europese markt.

Producten voldoen aan de relevante ISO-certificering van het kwaliteitsmanagementsysteem, de hele productiestroom volgt gestandaardiseerd specificaties voor kwaliteitscontrole.

Er kunnen volledige formele certificeringsdocumenten worden verstrekt voor douaneaangiften voor klanten, projectbiedingen en inspectie door derden.
